Torre de panal de acero en ángulo

Qingdao Anbang New Energy depende de una cadena de suministro global y un equipo de servicio técnico para brindar servicios de proceso completo desde el diseño inicial del proyecto y la producción personalizada hasta la guía de instalación en el sitio y la operación posventa y mantenimiento.

Hemos proporcionado soluciones de torres alveolares de acero en ángulo para múltiples proyectos nuevos de energía y energía en Sudeste de Asia, Europa, África y otras regiones.

Podemos responder rápidamente y entregar productos de alta calidad. según Requisitos locales de clima, estándares y cronograma de construcción, apoyando la infraestructura y la energía limpia global. desarrollo.

Nuestro producto presenta una estructura de celosía en forma de panal como núcleo, integrando la alta capacidad de carga de las tradicionales torres angulares de acero con la alta estabilidad de las estructuras alveolares.

el El material principal es acero angular laminado en caliente de alta resistencia que cumple con los estándares nacionales y utiliza una larga duración. baño caliente Proceso de galvanización anticorrosión. Admite la personalización completa de parámetros para la altura de la torre, la carga y la resistencia al viento. nivel, y más.

El producto también combina una estructura compacta, tamaño reducido, fuerte resistencia al viento y a los terremotos. y bajos costos de mantenimiento. Cumple con estándares nacionales e internacionales como ISO 9001 y GB/T 2694, adecuados para Estructuras de altura media y baja (15 a 60 metros) en energías renovables, energía, comunicaciones, seguridad y otro campos, proporcionando soluciones de soporte eficientes, seguras y rentables para proyectos globales.

Ventajas principales

Soporte tecnológico de refuerzo de patentes: Nuestras torres alveolares en ángulo de acero están equipadas con un refuerzo patentado Tecnología para componentes de acero utilizados en torres de transmisión de energía (CN223937740U).

La torre está construida con Acero en ángulo laminado en caliente de alta resistencia cuidadosamente seleccionado, como Q355B/Q345B, acompañado de placas de nudo engrosadas (≥5 mm) y placas base (≥16 mm). Cada lote viene con un certificado de material y pruebas de rendimiento mecánico que incluyen análisis espectroscópicos y ensayos de tracción.

Excelente rendimiento estructural: La torre angular de acero en forma de panal se ajusta a la mecánica triangular espacial sistema y utiliza acero angular de alta resistencia, lo que garantiza un centro de gravedad estable con fuerte resistencia al viento y al hielo.

Por formando soportes triangulares a través de abrazaderas, varillas roscadas y manguitos roscados, la resistencia y rigidez de los principales ángulo El acero aumenta significativamente sin necesidad de taladrar, evitando daños al material base y mejorando en general. capacidad de carga en más del 30%.

Protección contra la corrosión duradera: El proceso central anticorrosión utiliza galvanizado en caliente (pulido con chorro de arena para oxidar grado de eliminación Sa2.5), con un espesor de capa de zinc ≥86μm (de acuerdo con los estándares GB/T 13912).

puede ser actualizado a una solución anticorrosión compuesta según los requisitos del cliente, adecuada para entornos hostiles como costero Alta niebla salina y zonas industriales.

Construcción eficiente: El método de conexión utiliza principalmente pernos con soldadura parcial como complemento. Segmento de torre El montaje se completa a través de una plataforma de montaje automatizada.

Segmentos completos independientes prefabricados en fábrica del La torre utiliza juntas circulares entre placas, eliminando las conexiones de placas tradicionales. Se inspeccionan las costuras de soldadura. de forma no destructiva (UT/MT) para garantizar la resistencia de la conexión.

Personalización flexible: Brindamos servicios de personalización de parámetros completos (altura / carga / interfaz). Alturas de las torres rango de 15 a 60 metros, con una capacidad de carga de 500 a 5000 kg, perfectamente adecuado para refuerzo fotovoltaico estaciones, medición del viento para energía eólica, estaciones base de comunicación y otros requisitos diversos.

Amplios escenarios de aplicación: Adecuado para transmisión de energía (voltaje ultra alto / alto voltaje), base de comunicación estaciones, soporte de energía eólica, protección contra rayos, monitoreo y otros campos, cubriendo alturas de 5 a 80 metros.

La estructura compacta de panal reduce la huella entre un 10% y un 15% en comparación con las torres de acero en ángulo tradicionales. haciéndolo más adecuado para espacios limitados en suburbios urbanos, tierras de cultivo y zonas montañosas.

Parámetros de especificación

Escenario de aplicación

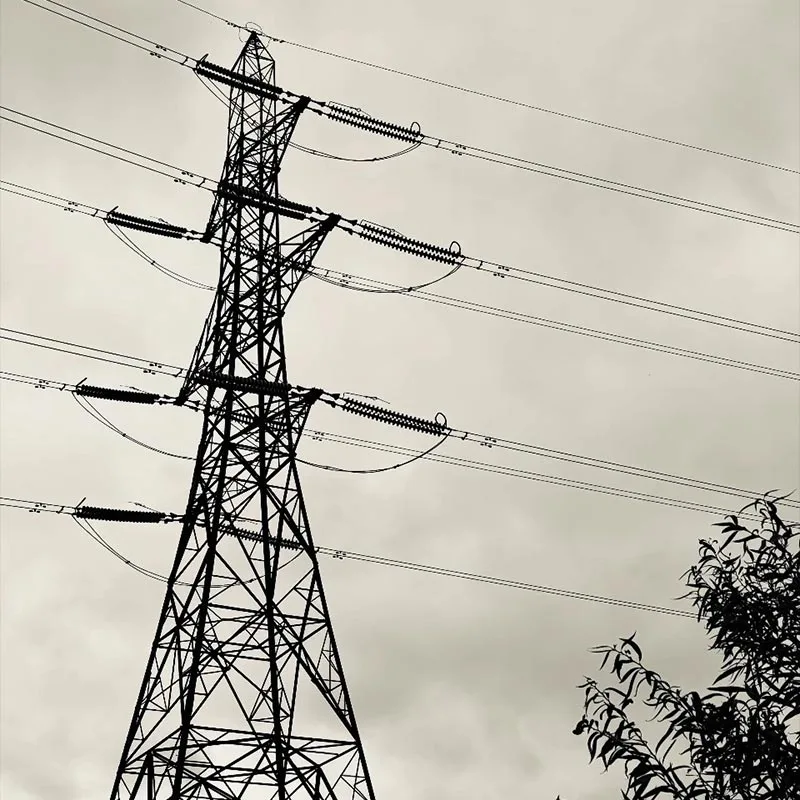

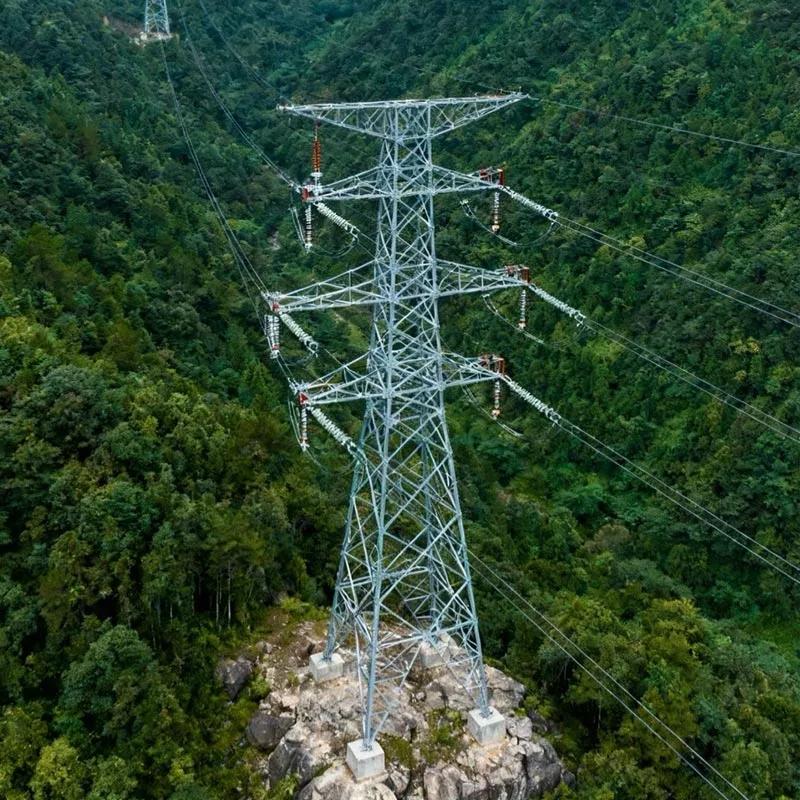

Transmisión de energía eléctrica: Líneas de transmisión de alta tensión / ultraalta tensión, renovación de redes rurales, parque Torres de soporte de suministro de energía.

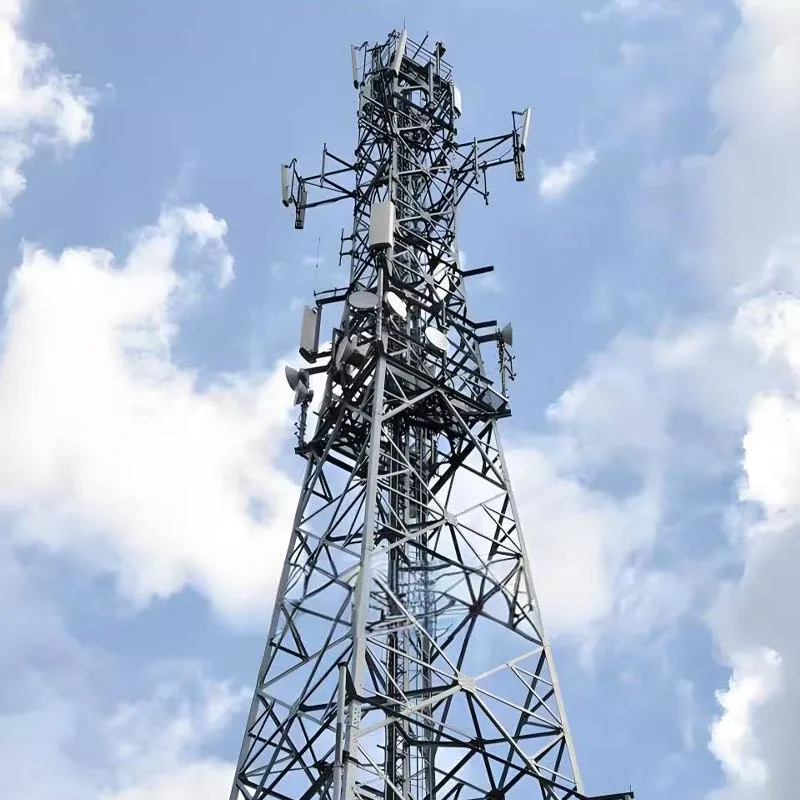

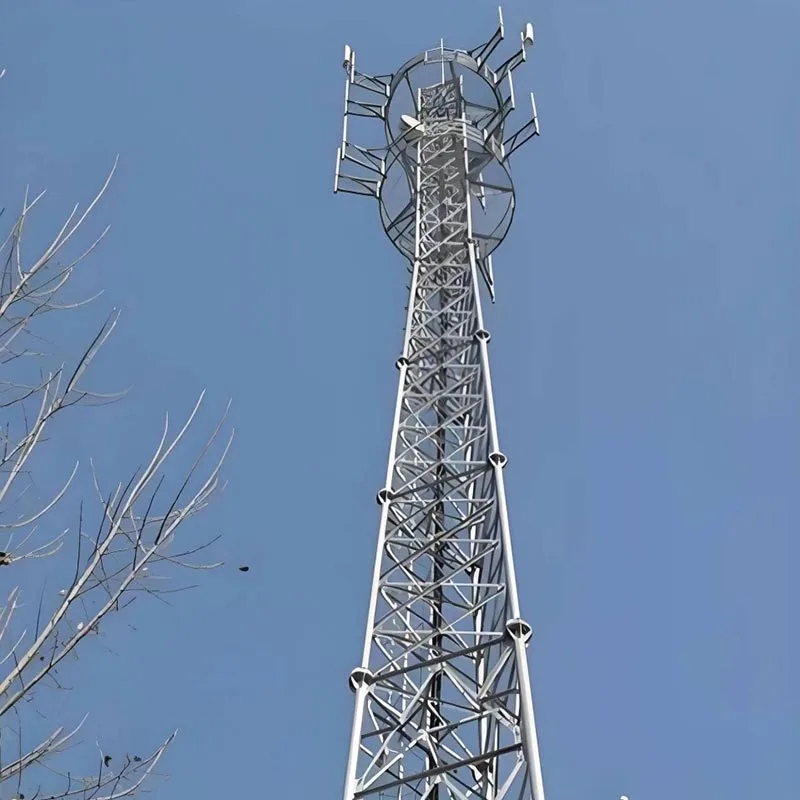

Estaciones base de comunicación: Macroestaciones base 5G/4G, soportes para microestaciones, cobertura de señal urbana y rural torres.

Soporte de energía eólica: Torres de medición de viento, torres de líneas de recolección, monitoreo de estaciones de campo y rayos torres de protección.

Almacenamiento de energía fotovoltaica: Torres de comunicación para centrales fotovoltaicas, torres de monitoreo de seguridad del sitio.

Monitoreo Industrial: Torres de monitoreo remoto para minas, yacimientos petrolíferos, ríos, prevención de incendios forestales, etc.

Ingeniería Municipal: Alumbrado urbano, vigilancia del tráfico, vigilancia meteorológica, torres de protección contra rayos.

Montaña / Suburbano: Torres livianas para áreas con terreno complejo, más fácil transporte e instalación.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre una torre angular de acero alveolar y una torre angular de acero tradicional?

En comparación con las torres de acero en ángulo tradicionales: la estructura de celosía alveolar optimiza la trayectoria de transmisión de fuerza, aumentando la capacidad de carga entre un 15% y un 20% con la misma cantidad de acero, lo que proporciona mejores condiciones eólicas y sísmicas. resistencia y mayor eficiencia en el montaje modular.

2. ¿Cómo se adapta la protección contra la corrosión a proyectos globales?

Galvanización en caliente estándar (capa de zinc ≥86μm), pasa la prueba de niebla salina de 96 horas sin oxidarse;
Para escenarios costeros con alto contenido de sal, industriales y otros, una solución anticorrosión dual con galvanización en caliente y se proporciona un recubrimiento de fluorocarbono, lo que extiende la vida útil a 35 a 40 años;
Todos los sujetadores están galvanizados en caliente y las conexiones de pernos utilizan un recubrimiento Dacromet para evitar la corrosión localizada.

3. ¿Cuál es el ciclo de entrega de productos personalizados?

Productos estándar (15 a 30 metros): disponibles en stock, enviados en un plazo de 7 a 15 días;
Productos personalizados (de 30 a 60 metros, incluidos requisitos especiales de carga/anticorrosión): según el diseño complejidad, la producción se completa en 20 a 45 días, con orientación de instalación y soporte técnico proporcionado.

4. ¿Qué puntos clave necesitan atención durante la instalación y el mantenimiento?

Instalación: debe ser realizada por un equipo con calificaciones de instalación de estructuras de gran altura, ensamblado estrictamente según planos, con un par de apriete según norma (pernos M24 ≥ 400 N·m) para garantizar la verticalidad;
Mantenimiento: Verifique el espesor de la galvanización y el apriete de los pernos cada 2 años; realizar una inspección exhaustiva después de tifones o terremotos; reparar la capa anticorrosión cada 3 años en zonas costeras, y volver a medir resistencia de puesta a tierra cada 1 o 2 años.

5. ¿Qué normas internacionales/nacionales cumple el producto?

Normas nacionales: GB/T 2694 "Condiciones técnicas para la fabricación de torres de líneas de transmisión", GB 50017 "Acero Estándar de diseño de estructuras", GB 50135 "Estándar de diseño de estructuras de gran altura";
Estándares internacionales: sistema de gestión de calidad ISO 9001, ASTM, DIN, JIS, etc., y podemos proporcionar los correspondientes. documentos de cumplimiento de acuerdo a los requerimientos del país del proyecto.
