Proveedor de torres de terminación de cables personalizados

Nueva energía de Qingdao Anbangtiene una profunda experiencia en toda la cadena industrial de estructuras de acero para energía. Para proyectos de redes de 35 kV a 220 kV, nuevos proyectos de integración energética y renovación de redes urbanas y rurales, personalizamos y desarrollamos una serie completa de torres terminales de cables de tubos de acero y acero en ángulo integrado. ¡Elíjanos como su fabricante y obtenga una cotización para su nuevo proyecto!

¿Qué es una torre de terminación de cables?

Las torres de terminación de cables son estructuras de transición clave que conectan líneas aéreas de transmisión de alto voltaje con sistemas de cables subterráneos.

Sirviendo como instalaciones centrales de estructura de acero al final de la red eléctrica, asumen múltiples funciones, incluido el anclaje de tensión del conductor de un solo lado, el montaje de terminales de cables, el despliegue de pararrayos, la transición de aislamiento de líneas y el aislamiento de seguridad eléctrica.

Son equipos críticos para el acceso a subestaciones, la conversión de redes aéreas urbanas en líneas subterráneas y la integración de nuevas centrales eléctricas en la red.

Estas torres incorporan un diseño de mecánica estructural reforzada, diseño de seguridad eléctrica integrada y sistemas anticorrosión costeros resistentes a la intemperie. Abordan problemas tradicionales de las torres de terminales, como la gran ocupación de terreno, la redundancia de estrés insuficiente, el espacio limitado para operación y mantenimiento y la escasa adaptabilidad ambiental.

Nuestras soluciones brindan mejoras integrales en soporte de carga mecánica, aislamiento eléctrico, adaptabilidad del sitio y durabilidad a largo plazo, ofreciendo soluciones integradas de alta confiabilidad para los enlaces finales de la red eléctrica.

Categorías de productos

1. Torre de terminación de cable monopolar de acero

Diseñado con una estructura de tubería de acero de una sola columna, utilizando como material principal tuberías de acero de alta resistencia Q355B. El diseño general es simple y ocupa un espacio mínimo, adecuado para áreas urbanas compactas y escenarios con altos requisitos paisajísticos.

La altura de la torre se puede personalizar según sea necesario (8 m-25 m), adecuada para niveles de voltaje de 35 kV-110 kV, y ofrece las ventajas de una alta resistencia a la carga del viento, una instalación conveniente y una operación y mantenimiento eficientes.

Cuenta con una plataforma de montaje de terminales integrada y un sistema de puesta a tierra de protección contra rayos, con protección contra la corrosión mediante galvanización en caliente y tecnología de recubrimiento cerrado.

Puede aplicarse ampliamente en cinturones verdes urbanos, dentro de cercas de subestaciones, parques industriales y otros sitios estrechos, equilibrando la practicidad con la estética y reduciendo significativamente la dificultad de selección del sitio.

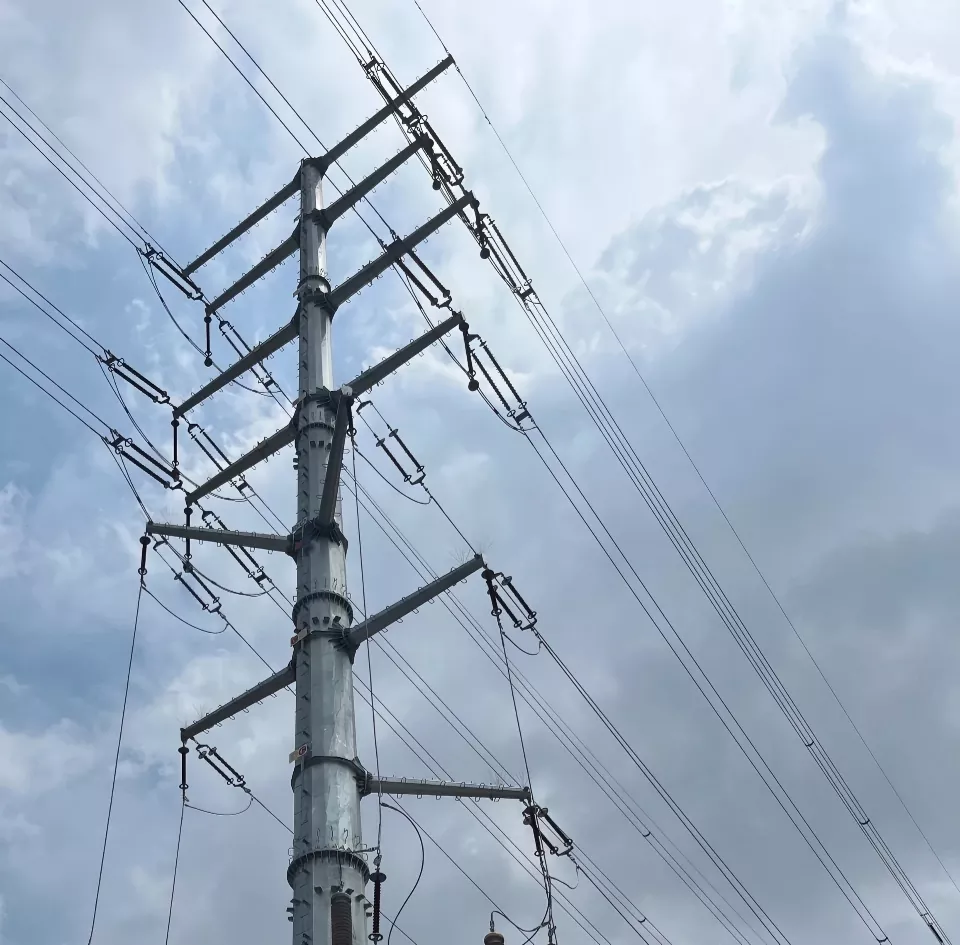

2. Poste elevador de cable multicircuito

Diseñado específicamente para requisitos de elevadores de cables de circuitos múltiples, admite de 2 a 4 circuitos simultáneamente y es adecuado para niveles de alto voltaje de 110 kV a 220 kV. Utiliza una estructura de poste modular que combina funciones de montaje de terminal de cable, transición de cables y aislamiento de seguridad eléctrica.

El poste está optimizado para la distribución de tensiones y puede soportar la tensión desequilibrada de múltiples circuitos, con múltiples puntos de montaje de terminales reservados y plataformas de mantenimiento.

Poste elevador de cable multicircuitoes adecuado para la integración de redes de circuitos múltiples en nuevas centrales eléctricas de energía y la expansión de la red de distribución urbana, eliminando la necesidad de construir múltiples instalaciones de circuito único, racionalizando efectivamente el uso del suelo del proyecto y los costos de construcción, logrando una gestión centralizada y un mantenimiento eficiente de líneas de circuitos múltiples.

3. Torre de terminación de cables tipo pórtico

Adopta una estructura de pórtico de doble columna con luz personalizable (10 m-30 m), adecuada para niveles de voltaje de 110 kV-220 kV, que ofrece una gran capacidad de carga y suficiente distancia de seguridad eléctrica. Se utiliza principalmente para el montaje de terminales de cables de gran capacidad y nodos de transición entre líneas aéreas de larga distancia y cables subterráneos.

El travesaño del pórtico tiene múltiples puntos de montaje reservados, capaces de soportar múltiples conjuntos de terminales de cable y descargadores simultáneamente, adecuados para salidas de subestaciones y conexiones de terminales de línea entre regiones para proyectos a gran escala.

Presenta una excelente estabilidad estructural, puede soportar cargas climáticas extremas, cumple con los estándares de aceptación de grandes proyectos de redes eléctricas de State Grid y Southern Grid, y es adecuado para necesidades de transmisión de energía de alta confiabilidad y carga alta.

4. Torre de Transmisión de Transición de 132kV

Diseñado a medida para niveles de tensión de 132kV, enfocado en la transición entre líneas aéreas y cables subterráneos, integrando la doble función de torre terminal y torre de transmisión. Maneja el montaje de terminales de cable, la transición de aislamiento y también puede anclar conductores tensados ​​y redirigir la línea.

La torre utiliza una estructura combinada de celosía de acero en ángulo o tubería de acero, con suficiente redundancia de tensión, que cumple con los estándares de la industria eléctrica DL/T. El sistema anticorrosión está especialmente optimizado para diferentes escenarios regionales y puede aplicarse ampliamente a la integración de nuevas redes de energía de 132 kV, la renovación de redes urbanas y rurales y las transiciones de líneas dedicadas de parques industriales, lo que garantiza una transición fluida y una transmisión segura, equilibrando la universalidad y la adaptación especializada.

Fortalezas centrales

1. Estructura especial

A diferencia del diseño de fuerza equilibrada bidireccional de las torres de transmisión convencionales, las torres terminales de cable de Anbang están reforzadas exclusivamente para tensión desequilibrada unidireccional de gran tamaño.

Los materiales principales, las patas de la torre y los nodos de brida del cuerpo de la torre están encriptados, engrosados ​​y optimizados, y el rendimiento antivuelco y antitorsión supera con creces los estándares generales de la torre resistente a la tensión.

La capacidad de carga básica está reservada para redundancia y se adapta a las especificaciones de la industria eléctrica DL/T, que pueden resistir vientos extremos, formación de hielo y cargas sísmicas, evitar los peligros ocultos de la desconexión de la línea terminal y el desplazamiento de la torre desde la causa raíz de la estructura, y garantizar el funcionamiento estable a largo plazo del enlace final de la red eléctrica.

2. Diseño de plataforma integrada

Nuestra torre de terminación de cables cuenta con una plataforma estandarizada incorporada para montar terminaciones de cables, descargadores de sobretensiones y soportes de transición de entrada. Este diseño integra estructuras de terminación independientes tradicionales, soportes de montaje y sistemas de puesta a tierra en una estructura de torre única y unificada.

Este diseño elimina la necesidad de construir estructuras de soporte de ingeniería civil adicionales, lo que reduce la huella de terreno requerida y minimiza los procedimientos de construcción y el consumo de materiales.

Además, este diseño de plataforma integrada incorpora vías de acceso dedicadas para operaciones y mantenimiento, junto con instalaciones de protección de seguridad. Esto facilita la instalación conveniente de equipos, inspecciones de rutina y reparaciones de emergencia, lo que en última instancia reduce tanto los costos de capital generales del proyecto como los gastos operativos y de mantenimiento a largo plazo.

3. Resistencia a la intemperie y sistema anticorrosión.

La estructura principal de la torre está construida con acero Q355B de alta resistencia y baja aleación, utilizando un proceso de protección de doble capa que combina galvanización en caliente con un revestimiento anticorrosión sellado.

Anbang ha optimizado especialmente el espesor del recubrimiento y la formulación anticorrosión para resistir las duras condiciones ambientales de las regiones costeras, caracterizadas por una alta niebla salina, alta humedad y fuertes vientos marinos, proporcionando una sólida resistencia contra la corrosión salina, la oxidación y el envejecimiento ácido-base.

Todos los pernos y bridas estructurales se someten a tratamientos de sellado anticorrosión similares, lo que garantiza una vida útil diseñada de más de 30 años.

La asociación con Anbang ayuda a minimizar la frecuencia de futuras repinturas y reemplazo de componentes para su proyecto, al tiempo que garantiza una adaptabilidad total a una amplia gama de entornos altamente corrosivos, incluidas regiones montañosas del interior, marismas costeras y parques industriales.

4. Personalización ligera y de base estrecha

Para abordar los desafíos de los corredores estrechos, los escasos recursos de tierra y la densa arquitectura circundante dentro de las redes eléctricas urbanas, hemos introducido una serie de torres terminales compactas y de base estrecha.

Esta serie de productos presenta dimensiones de base de torre optimizadas y diseños estructurales resistentes al viento, lo que resulta en una huella más pequeña y una sección transversal de barlovento reducida.

Si bien cumple plenamente con todos los requisitos de carga estructural y los estándares de autorización de seguridad eléctrica, esta serie de torres terminales ofrece adaptabilidad flexible a diversos entornos terrestres urbanos, incluidos cinturones verdes, muros perimetrales de subestaciones y áreas periféricas de nuevas instalaciones de energía. Proporcionan una solución práctica a las dificultades que a menudo se encuentran en la ubicación de torres terminales durante los proyectos de modernización de la red eléctrica urbana.

5. Personalización flexible en todos los niveles de voltaje

Nuestra cartera de productos abarca todas las principales clases de alto voltaje, incluidas 35 kV, 110 kV y 220 kV, y admite la personalización de varios diseños estructurales, como torres de celosía de acero en ángulo, torres tubulares de acero de una sola columna y torres compuestas de circuitos múltiples.

La altura de la torre, la configuración del brazo transversal, los parámetros de conexión del aislador, los sistemas de puesta a tierra y las configuraciones de protección contra rayos se pueden adaptar a requisitos específicos.

Capaces de satisfacer las necesidades de diversos proyectos de ingeniería, que van desde la integración de la red de energía térmica y la transmisión de energía renovable (eólica y solar) hasta la expansión de la red de distribución urbana y rural y conexiones de terminales de líneas interregionales, brindamos soluciones de entrega integrales y personalizadas.
