Fábrica duradera de torres tangentes en China

Como principal torre de tipo columna vertebral de las líneas de transmisión aéreas, la torre de línea recta representa más del 80% del número total de torres de transmisión en toda la red. Es el tipo de torre básica más utilizado en infraestructura de redes eléctricas, transmisión de nuevas plantas de energía y proyectos de mejora de redes eléctricas urbano-rurales.

Nueva energía de Qingdao Anbang, basándose en la base de fabricación de estructuras de acero de Shandong y la acumulación de tecnología de una empresa nacional de alta tecnología, está profundamente comprometida con la investigación y fabricación de toda la cadena industrial de estructuras de acero de transmisión.

Nuestra fábrica ha desarrollado una serie de productos de torres de acero con ángulo recto y nivel de voltaje completo, que cubren condiciones de transmisión convencionales de 35 kV, 110 kV, 220 kV y 330 kV, incluidos todos los tipos de torres, como los diseños en forma de Gan, en forma de copa, en forma de búho y en forma de cuerno de carnero.

¿Qué es la Torre Tangente?

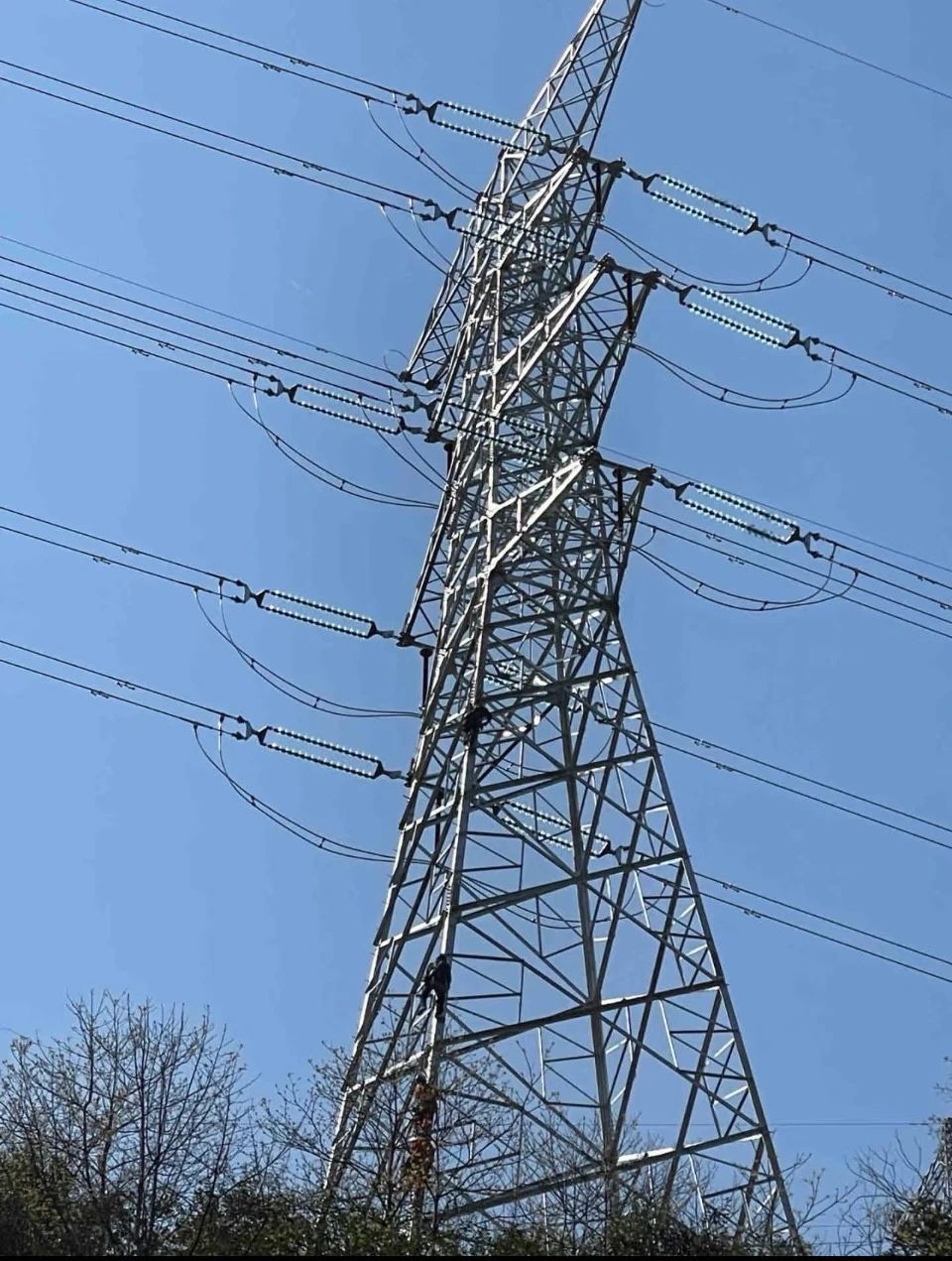

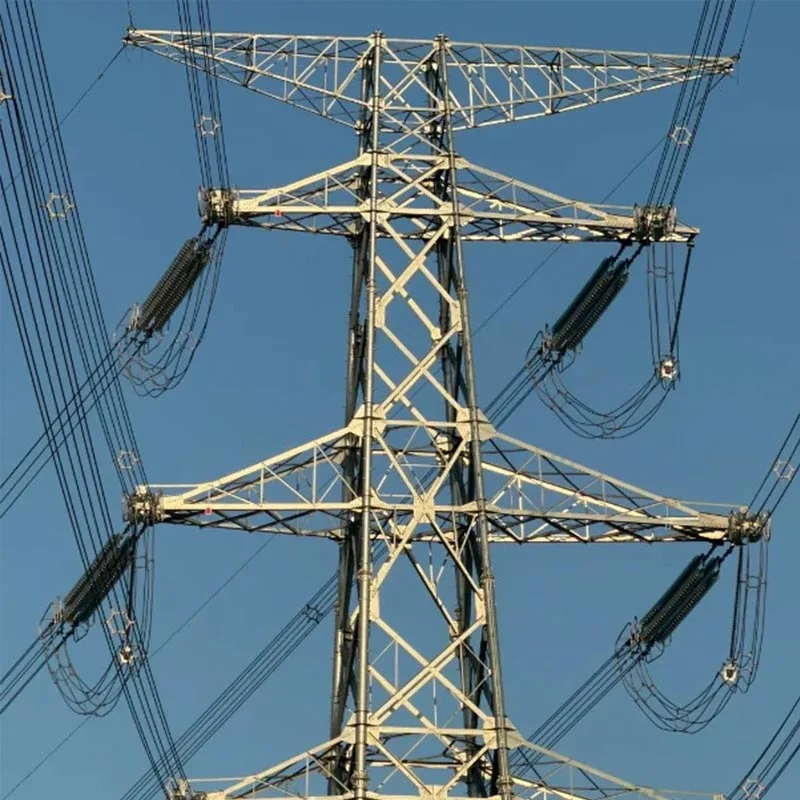

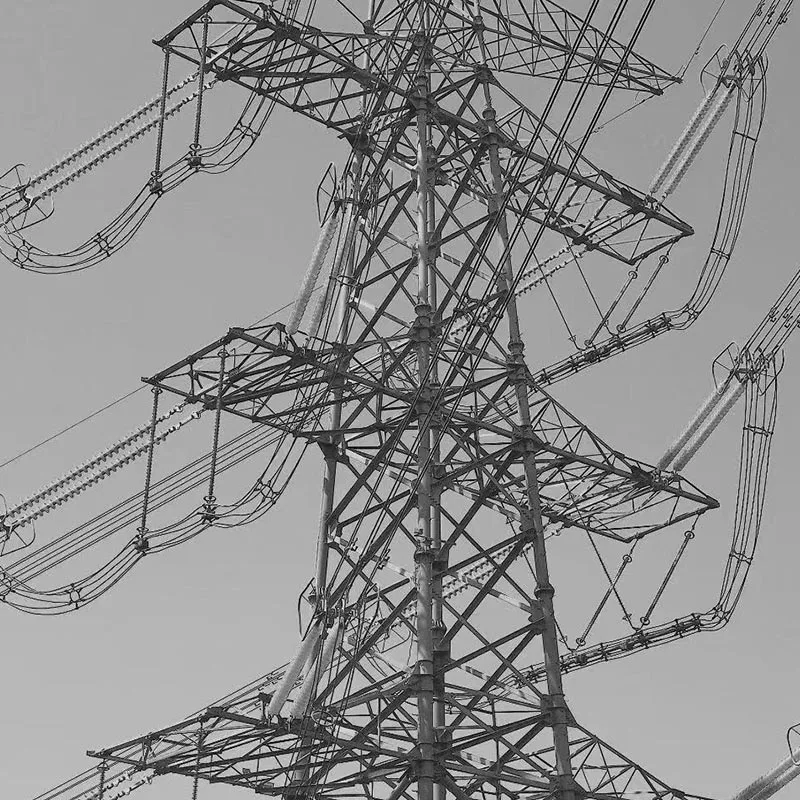

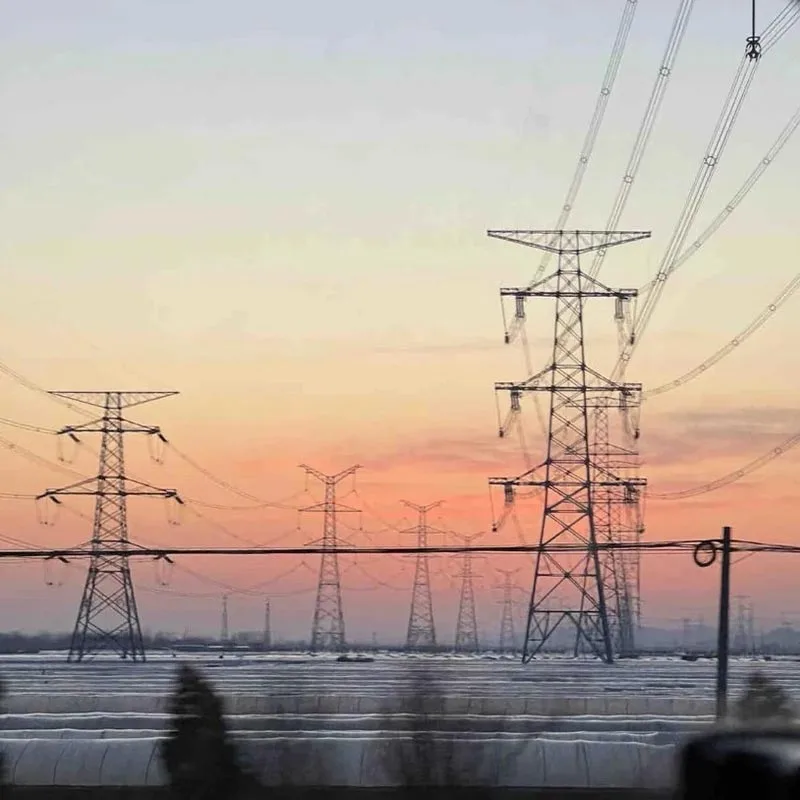

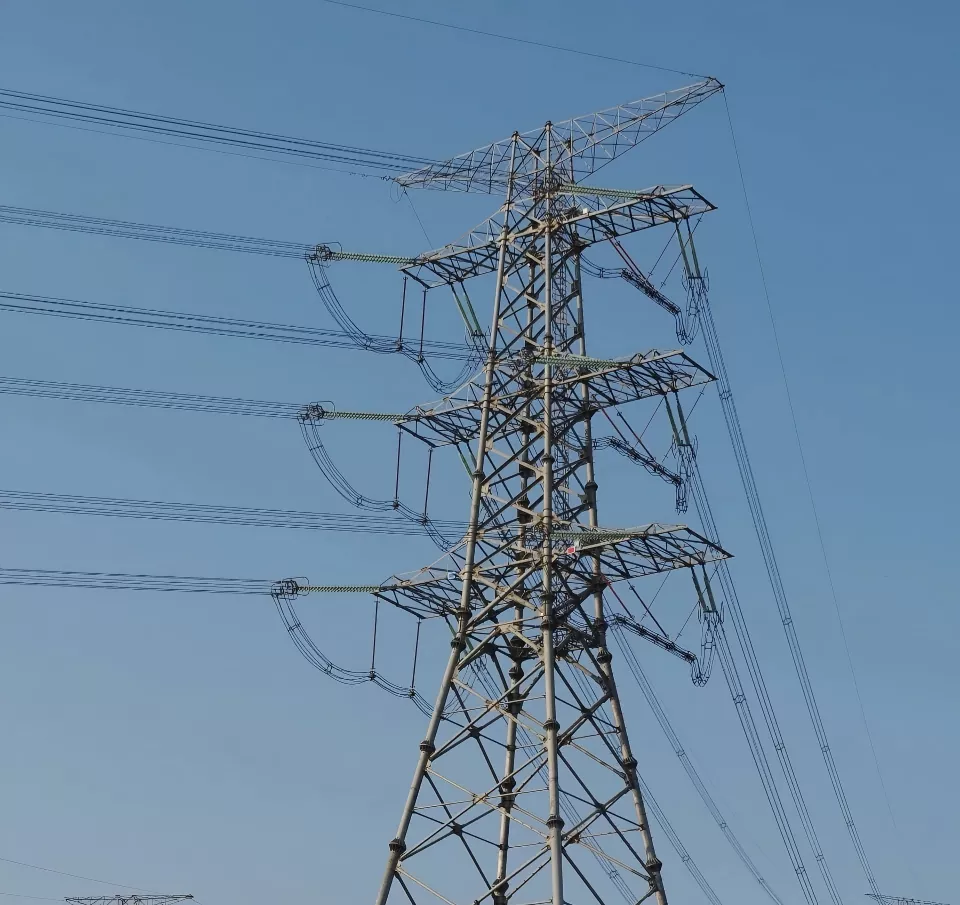

Las Torres Tangentes de Anbang se colocan como estructuras de carga exclusivas para secciones de transmisión rectas, soportando solo el peso de los conductores y cables de tierra, cargas de hielo y cargas de viento horizontales, sin soportar la tensión longitudinal ni la tensión angular de las líneas.

Centrándose en el diseño mecánico de armaduras livianas, la anticorrosión resistente a la intemperie en todas las condiciones, la optimización estructural precisa y la construcción y el mantenimiento convenientes, se adaptan a diversos escenarios de infraestructura, como llanuras, colinas, montañas, ambientes costeros con alta humedad y niebla salina, y nuevos parques energéticos.

Proporcionan un sistema de soporte de estructura de acero estable, duradero y rentable para corredores de transmisión de larga distancia, cumpliendo simultáneamente con los requisitos del proyecto para el suministro de energía fotovoltaica y eólica, la transformación de la red urbana-rural y la creación de redes eléctricas interprovinciales, sirviendo como el componente central de carga fundamental de las nuevas redes de transmisión de energía.

Nuestro sistema de especificación de torres de serie completa

1. Serie Convencional de Baja Tensión (35kV/110kV)

Principalmente las torres de tipo seco simplificadas y en forma de Z mencionadas anteriormente, con cuerpos de torre bajos y livianos, base pequeña, adecuadas para redes de distribución urbanas y rurales, ramas de transmisión municipales y pequeños proyectos de nueva energía conectados a la red cercanos.

2. Serie troncal de alto voltaje (220kV/330kV)

Torres rectas estándar de tipo seco y en forma de copa, espacio optimizado entre brazos transversales y distancia de coordinación de aislamiento, suficiente redundancia de rigidez, adecuadas para líneas de transmisión principales de la red eléctrica, líneas troncales de transmisión interregionales y líneas salientes de grandes centrales eólicas y solares.

3. Serie compacta especializada

Torres rectas compactas de base estrecha, que reducen la extensión de la raíz de la torre y la huella del corredor, adecuadas para proyectos en áreas con recursos de tierra limitados, áreas residenciales cercanas y corredores ecológicos restringidos; También es compatible con condiciones de giro menores y de ángulo pequeño, lo que aumenta la flexibilidad en el diseño de la línea.

4. Parámetros estructurales generales

Los materiales principales son acero de baja aleación de alta resistencia Q345B y Q420, estructura de armadura ensamblada con pernos de torre completa, diseño de cuerpo de torre cónico trapezoidal, altura de torre que varía de 18 ma 75 m, adecuada para longitudes de tramo convencionales de 80 ma 400 m, cumpliendo estrictamente con la especificación de diseño de línea de transmisión de energía GB50545 y los estándares industriales de estructuras de acero DL/T para producción y fabricación.

Ventajas principales del producto

(1) Optimización estructural

Basándose en la tecnología de análisis y simulación de estructuras de elementos finitos, la sección transversal, la disposición inclinada de los materiales y la tensión de las juntas del cuerpo de la torre se optimizan en toda el área, abandonando el diseño tradicional de materiales redundantes.

Bajo la condición de cumplir con los requisitos de carga nacionales de resistencia al viento, resistencia a terremotos y cobertura de hielo, el peso propio del cuerpo de la torre se optimiza entre un 12% y un 18%, la ruta de transmisión de la fuerza de la armadura es clara y la precisión del control de deflexión es mejor que el promedio de la industria.

La abertura de la raíz de los cimientos es más pequeña, la cantidad de excavación del movimiento de tierras y el consumo de concreto se reducen simultáneamente, lo que reduce en gran medida los costos de adquisición de terrenos y construcción civil del proyecto, y logra el equilibrio óptimo entre la redundancia de seguridad estructural, la tasa de utilización de materiales y el costo del proyecto.

(2) Resistente a la corrosión

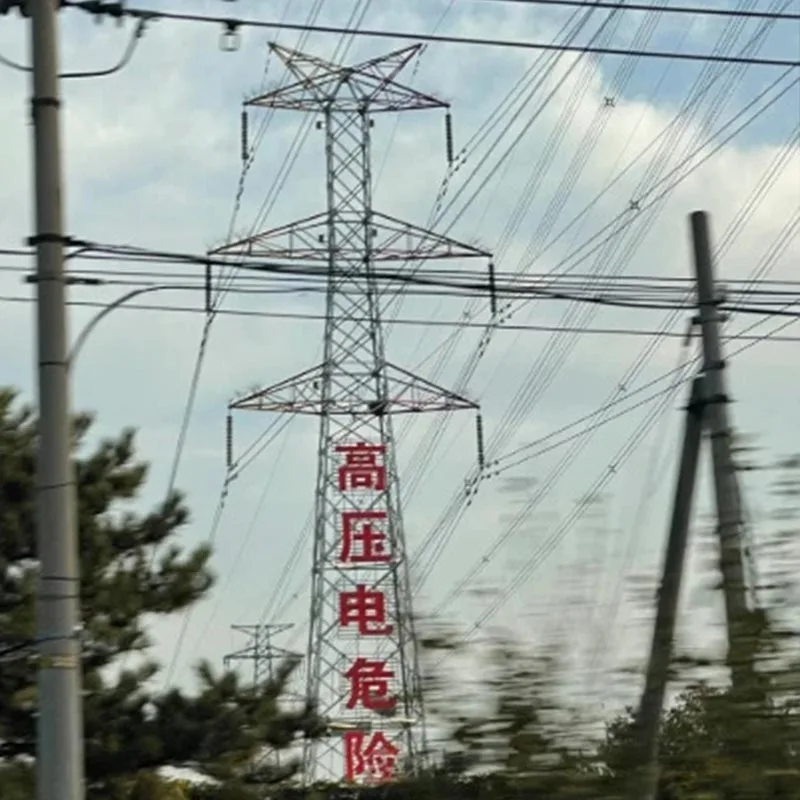

Anbang adopta todo el proceso de galvanización en caliente estándar nacional.

El acero se sumerge en toda el área y el espesor de la capa de zinc es uniforme y estable ≥ 85 μm, combinado con un tratamiento de pasivación y sellado, para resistir la niebla salina costera, los ácidos y álcalis industriales, la condensación húmeda, la lluvia, la nieve y el hielo y deshielo y otras corrosión ambientales.

La vida base de diseño del producto es de 50 años y la capa anticorrosión se descompone lentamente durante el servicio al aire libre, lo que reduce en gran medida la frecuencia de las operaciones y mantenimiento posteriores de reparación de pintura y eliminación de óxido, lo que reduce el costo de operación y mantenimiento de todo el ciclo de vida y se adapta a entornos regionales complejos como la costa de Shandong, la alta humedad del interior y el frío y el hielo severos en el norte.

(3) Estructura de patentes de seguridad de desarrollo propio

Equipada con la estructura reciclable anti-escalada patentada de Anbang New Energy, la torre está equipada con un pedal de acceso retráctil, que se recicla automáticamente y se oculta cuando está inactivo a diario, evitando que personal irrelevante suba en violación de las regulaciones.

Solo el personal profesional de operación y mantenimiento puede desbloquear y ampliar el canal de mantenimiento, teniendo en cuenta la protección de seguridad de los trabajos a gran altura y el control de la seguridad pública, llenando los vacíos de seguridad de las torres tradicionales sin protección y fáciles de escalar, y cumpliendo con los requisitos de estandarización de seguridad de la red eléctrica.

(4) Fabricación modular prefabricada

Toda la fábrica de componentes de la torre estandariza el corte, el punzonado y el preensamblaje, y todos los orificios para pernos coinciden con precisión, y no hay necesidad de cortes y soldaduras secundarios en el sitio, y solo se requiere empalme y ensamblaje de pernos.

División ligera de componentes, sin problemas de transporte por carretera y transferencia cómoda de tramos de carretera montañosos y accidentados.

Proceso de instalación simplificado, tiempo de trabajo a gran altitud reducido y costos de mano de obra y período de construcción reducidos sincrónicamente, adecuado para reparación de redes eléctricas de emergencia y proyectos urgentes de infraestructura por lotes, desmantelamiento y modificación convenientes y reemplazo de componentes, y tiene valor de reutilización secundaria.

(5) Adaptarse a una amplia gama de entornos

El diseño estructural cubre 8 niveles de resistencia a terremotos, 12 niveles de resistencia al viento y condiciones severas de cobertura de hielo.

La tenacidad del acero no se degrada en entornos de bajas temperaturas y frío intenso, y el rendimiento estructural de los entornos costeros con alto contenido de sal es estable.

La forma de los cimientos se adapta de manera flexible a cimientos excavados, cimientos de losas y cimientos escalonados enterrados poco profundos, adecuados para múltiples geologías de lodo, pendientes, montañas y llanuras, sin transformación del sitio a gran escala.

Es adecuado para escenarios no estándar, como corredores de transmisión periféricos de nuevas estaciones de energía y redes de líneas en áreas montañosas remotas.

(6) Toda la cadena de control de calidad.

Como empresa nacional de alta tecnología, Anbang ha establecido un sistema de inspección de calidad de proceso completo para la reinspección de fábricas de acero, pruebas de precisión de corte, detección de defectos de soldadura, pruebas de capas galvanizadas y pruebas de simulación de carga.

Comparar estrictamente los estándares de fabricación de State Grid y China Southern Power Grid, con una fuerte intercambiabilidad de componentes y cero desviación en los tamaños de suministro de lotes para garantizar la coherencia del montaje de líneas por lotes.

Escenarios de aplicación

El canal de transmisión recta troncal de alto y bajo voltaje de la red estatal y la red eléctrica local;

Las centrales fotovoltaicas y los parques eólicos envían nueva energía a líneas especiales;

Mejoras de las redes eléctricas urbanas y rurales, transformación de las redes rurales y líneas internas de suministro de energía en parques industriales;

Proyectos de transmisión de energía en corredores restringidos como montañas montañosas, costas costeras y reservas ecológicas;

Conexión en red por lotes de líneas rectas de larga distancia y torres de soporte resistentes a la tensión para construir un sistema de transmisión completo.

Servicios de soporte empresarial

Nueva energía de Qingdao Anbangproporciona soluciones integrales de cadena completa, desde el estudio inicial de la línea, el diseño personalizado del tipo de torre, la verificación en profundidad del dibujo, hasta la producción y fabricación en masa en fábrica, la distribución de vehículos logísticos, la orientación técnica de instalación en el sitio y los servicios integrados posteriores de operación y mantenimiento.

Apoyamos la personalización de las exportaciones en el extranjero, la investigación personalizada y el desarrollo de parámetros no estándar, confiamos en las ventajas de la capacidad de producción del Parque Industrial de Fabricación Inteligente de Jiaozhou, garantizamos una entrega rápida a gran escala y brindamos soporte de estructura de acero confiable para proyectos de infraestructura eléctrica nacionales y extranjeros con capacidad de producción estable, calidad absoluta y servicio de ciclo completo.
