Proveedor de torre de transposición de acero en ángulo de China
Como proveedor principal de torres de transmisión de alto voltaje, confiando en la fortaleza de las empresas nacionales de alta tecnología y la cadena industrial completa local de Qingdao,Nueva energía de Qingdao Anbangha estado profundamente involucrado en el campo de la fabricación inteligente de estructuras de acero para energía durante más de diez años, enfocándose en las necesidades principales de las líneas de transmisión de alto y ultra alto voltaje y creando una matriz de productos de torres de transposición de acero en ángulo de alta calidad.
¿Qué es una torre de transposición de acero en ángulo?
La torre de transposición de acero en ángulo es una torre especial exclusiva para líneas de transmisión de alto y ultra alto voltaje, con acero en ángulo de alta resistencia Q235/Q355 como material principal central, ensamblado en una estructura de armadura espacial mediante una conexión atornillada, y la función principal es realizar el intercambio periódico de posición espacial de conductores trifásicos, en términos sencillos, es tomar turnos para cambiar los asientos de los conductores trifásicos.
A diferencia de las torres de transmisión de acero en ángulo ordinarias, su diseño estructural presta más atención a la adaptabilidad espacial y la estabilidad de la fuerza de la transposición de cables, y agrega accesorios de transposición especiales y estructuras de guía de cables, que pueden ajustar con precisión la posición de fase del cable, de modo que el cable trifásico ocupe diferentes posiciones espaciales en toda la línea, para equilibrar los parámetros eléctricos como la inductancia, capacitancia e impedancia trifásica.
Como torre de postes especiales clave para líneas de transmisión de alto voltaje, no solo realiza las funciones básicas de montaje de cables, soporte de carga, resistencia al viento y a terremotos, sino que también protege eficazmente generadores, transformadores y otros equipos eléctricos, evita el mal funcionamiento de la protección de relés, reduce la interferencia inductiva a las líneas de comunicación circundantes y garantiza la seguridad, eficiencia y estabilidad de la transmisión a larga distancia.
¿Cuáles son las clasificaciones de las torres de transposición de acero en ángulo galvanizado?
La torre de transposición de acero en ángulo Qingdao Anbang New Energy tiene una categoría completa, combinada con las tres dimensiones centrales de nivel de voltaje, modo de transposición y tipo estructural, cada serie sigue estrictamente la producción estándar nacional de la industria energética, teniendo en cuenta la universalidad y adaptabilidad exclusiva, y coincide con precisión con las necesidades individuales de diferentes proyectos de transmisión de alto voltaje:
1. Por nivel de voltaje
Cubriendo torres de transposición de acero en ángulo de alta presión (110 kV-220 kV) y torres de transposición de acero en ángulo de presión ultra alta (≥330 kV).
Elmodelo de alto voltajeEs adecuado para parques industriales y ramales de transmisión interregionales para satisfacer las necesidades de transmisión y transposición de larga distancia convencional.
El modelo UHV está diseñado con refuerzo estructural para optimizar la densidad de la armadura y el soporte de los nodos, y es adecuado para líneas de transmisión troncales de larga distancia y gran capacidad de 500 kV y superiores, lo que puede lograr un ajuste de fase más preciso y garantizar el equilibrio de los parámetros trifásicos.
2. Dividir por transposición
Se divide en dos categorías: tipo de transposición de una sola torre y tipo de transposición de doble torre.
El tipo de transposición de una sola torre adopta un diseño compacto, con una estructura aerodinámica y un tamaño reducido, que es adecuado para escenarios con espacio de línea limitado y puede completar la transposición de conductores trifásicos en una sola torre.
El tipo de transposición de dos torres es el esquema recomendado para líneas UHV de 500 kV y superiores, que realiza la transposición de cables a través de la sinergia de las dos torres, con mayor estabilidad y es adecuado para escenarios de transmisión de alta carga y larga distancia, y generalmente está equipado con 1 o 2 conjuntos de torres de transposición cada línea de 100 km.
3. Dividido por tipo estructural
Se divide en torre de transposición de acero en ángulo tipo copa de vino, torre de transposición de acero en ángulo tipo cabeza de gato y torre de transposición de acero en ángulo de tipo seco.
El tipo copa de vino está adaptado para disponer los cables horizontalmente y la operación de transposición es conveniente, que es la selección principal de líneas de alto voltaje.
El tipo de cabeza de gato adopta una disposición triangular de diseño de alambre, que tiene una excelente resistencia al viento y al hielo, y es adecuado para entornos complejos como entornos costeros y alpinos.
La estructura de tipo seco tiene gran rigidez y gran capacidad de carga, y es adecuada para cargas pesadas y escenarios de transposición de grandes luces.
Especificaciones del producto
|
Elementos de parámetros |
Especificaciones detalladas |
|
Material principal |
Acero de ángulo estructural al carbono de alta resistencia Q235B, Q355B |
|
Nivel de voltaje aplicable |
110kV-1000kV (Alto voltaje: 110kV-220kV, UHV: ≥330kV) |
|
Altura aplicable |
15 m ~ 50 m (admite personalización no estándar, adecuado para diferentes escenarios de transposición) |
|
Especificaciones de acero en ángulo |
∠50×5~∠200×20 (adaptado según nivel de tensión y requisitos de carga) |
|
Proceso anticorrosión |
Galvanizado en caliente total, espesor de capa de zinc ≥85μm, refuerzo anticorrosión adicional en los nodos |
|
Diseño Resistencia al viento |
120 km/h~180 km/h, se puede personalizar y reforzar según demanda |
|
Fortificación sísmica |
Intensidad sísmica de 8 grados, se puede personalizar y reforzar para condiciones de trabajo complejas |
|
Precisión de transposición |
Precisión de ajuste del ángulo de fase ±2°, lo que garantiza el equilibrio de parámetros trifásicos |
|
Método de conexión |
Conexión de perno de alta resistencia, equipada con sujetadores especiales, antiaflojamiento y anticorrosión. |
|
Estándar de implementación |
GB50017 Código de estructuras de acero, DL/T 646 Condiciones técnicas para la fabricación de estructuras de tubos de acero de transmisión y distribución, etc. |
¿En qué escenarios se pueden utilizar las torres de transposición Angle Steel?
|
Escenarios de aplicación |
Requisitos básicos |
Serie de productos recomendados |
Características técnicas clave |
|
Líneas de Transmisión de Alta Tensión (Redes eléctricas de larga distancia, transposición de corredores) |
Estructura estable, fuerte función de transposición de fase, alta resistencia al viento y al hielo, larga vida útil |
Torres de transposición de acero en ángulo estándar, Torres de transposición de acero en ángulo de servicio pesado |
Ángulo de acero galvanizado en caliente Q235 / Q355 / Q420B; conjunto modular atornillado; diseñado para transposición de conductores e intercambio de secuencia de fases; resistencia al viento hasta los grados 11 y 12; Fuerte capacidad de carga de hielo y nieve. |
|
Redes eléctricas urbanas y suburbanas |
Diseño compacto, ahorro de terreno, coordinación de aislamiento fiable, fácil instalación |
Torres de transposición de acero de ángulo medio de altura, torres de transposición de acero de ángulo de base estrecha |
Tamaño optimizado del cuerpo de la torre para un espacio urbano limitado; rendimiento de transposición estable; bajo costo de cimentación; Construcción rápida y cómoda inspección posterior. |
|
Zonas montañosas y montañosas |
Adaptable a terrenos complejos, alta rigidez estructural, bajo mantenimiento |
Torres de transposición de acero en ángulo tipo montaña, Torres de transposición de acero en ángulo adaptado a la pendiente |
Estructura de acero en ángulo de alta resistencia; buena estabilidad en pendientes y terrenos irregulares; fuerte resistencia a la corrosión; Adecuado para áreas remotas con transporte difícil. |
|
Zonas industriales y de nueva energía (parques eólicos/solares, parques industriales) |
Alta capacidad de carga, antivibración, antipolvo, personalizable |
Torres de transposición de acero en ángulo personalizadas, Torres de transposición de acero en ángulo para cargas pesadas |
Modo de altura, envergadura y transposición totalmente personalizable; compatible con líneas aéreas de alta tensión en nuevas bases energéticas; Gran durabilidad en ambientes polvorientos y húmedos. |
- View as

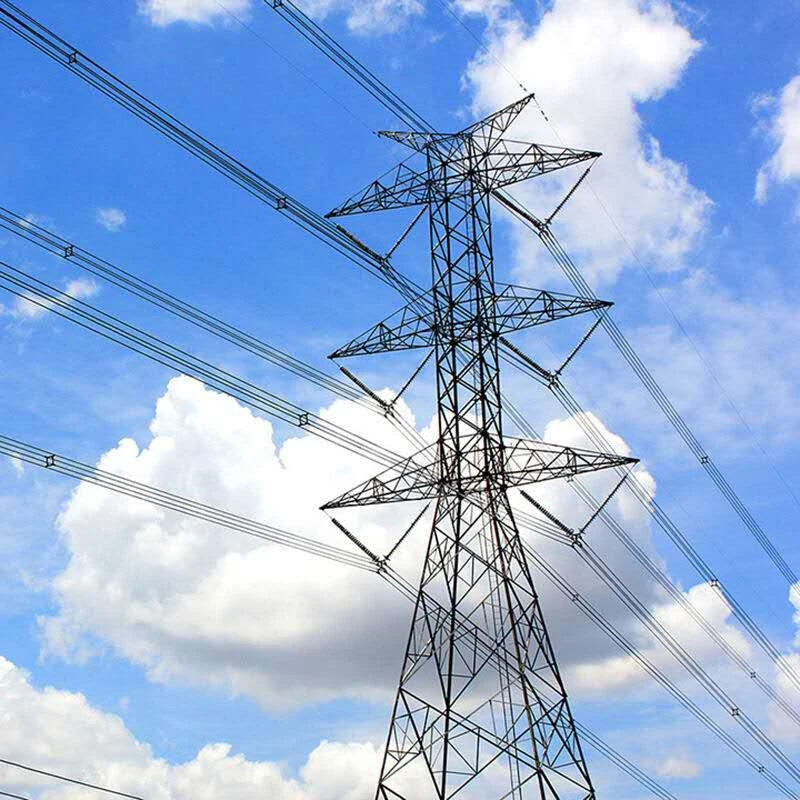

Torre de transposición de acero en ángulo galvanizado
Qingdao Anbang New Energy Factory presenta con artesanía y dedicación la torre de transposición de acero en ángulo galvanizado, un dispositivo central de cambio de fase para líneas de transmisión de energía. Basándose en una avanzada tecnología de procesamiento de grado militar, integra una estabilidad extrema con una resistencia a la corrosión a largo plazo, diseñado específicamente para líneas de transmisión de larga distancia y voltaje ultra alto. Ofrece una solución integral al problema del desequilibrio trifásico, garantizando un funcionamiento seguro de la red eléctrica durante treinta años, lo que la convierte en la opción preferida y confiable para proyectos de redes eléctricas a nivel nacional.

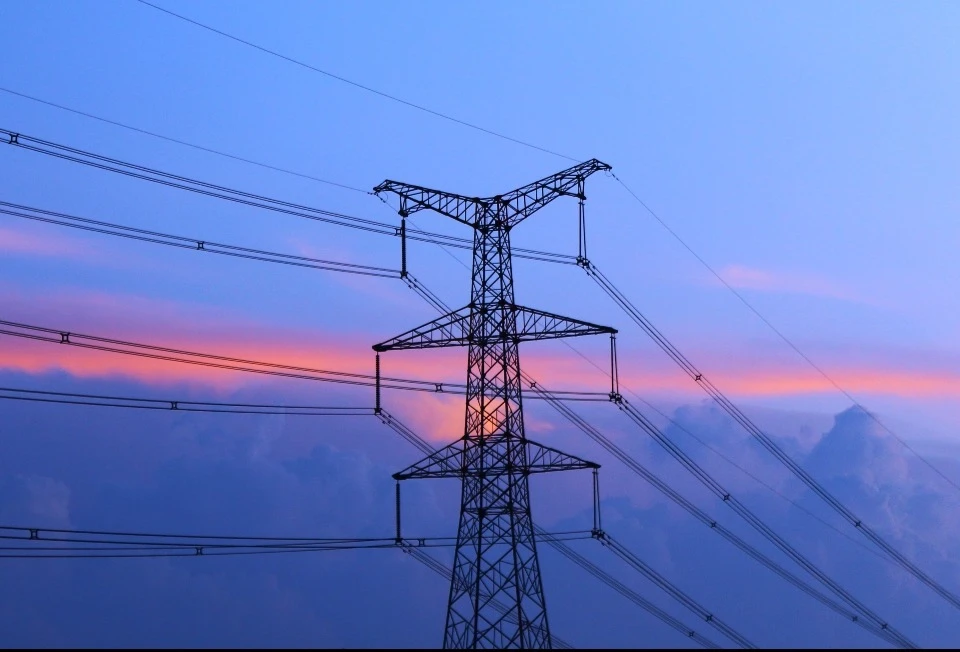

Torre de transposición de acero en ángulo de alto voltaje
Ubicada en Qingdao, China, Anbang New Energy es una fábrica de fuentes con sólidas capacidades. Con fabricación de precisión, se centra en la investigación, el diseño y la producción a gran escala de torres de transposición de acero en ángulo de alto voltaje, proporcionando soluciones de soporte de cambio de fase altamente confiables y de alto rendimiento para proyectos globales de transmisión de voltaje ultra alto.
Torre de transposición de transmisión de potencia de acero en ángulo
La torre de transposición de transmisión de energía de acero en ángulo es una torre de hierro de tipo celosía especializada ampliamente utilizada en líneas de transmisión de energía de alto y ultra alto voltaje. Si está buscando un fabricante y proveedor confiable, elija Anbang, podemos ofrecerle soporte técnico.

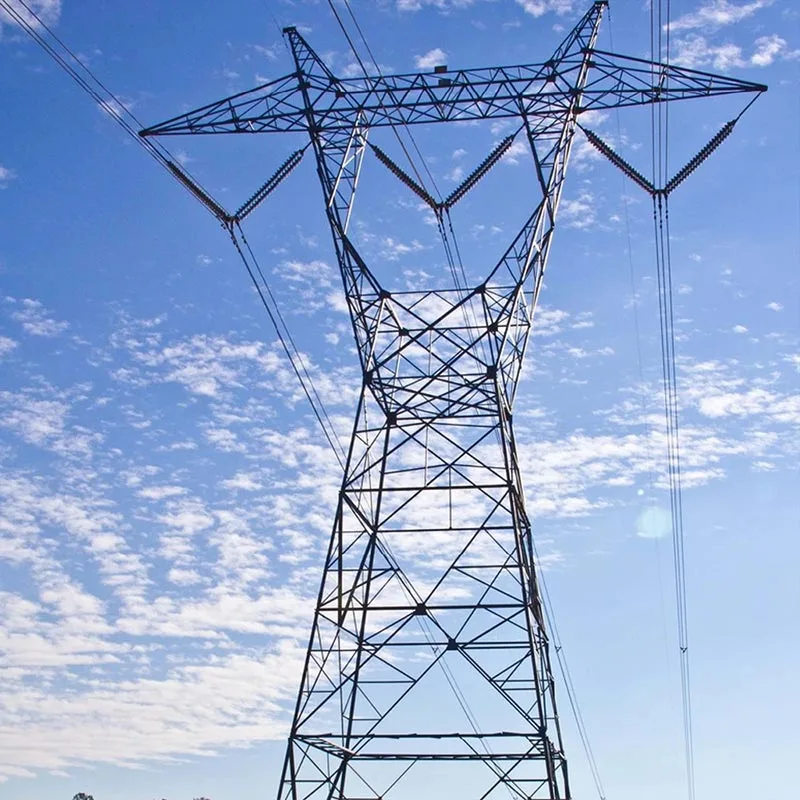

Torre de transposición de celosía de acero en ángulo
Anbang es un proveedor profesional de torres de transposición de celosía de acero en ángulo, este producto duradero es una estructura de línea de transmisión especializada ampliamente utilizada en proyectos de transmisión de energía de alto y extra alto voltaje, que generalmente se aplica a redes eléctricas de 110 kV, 220 kV, 330 kV y superiores.

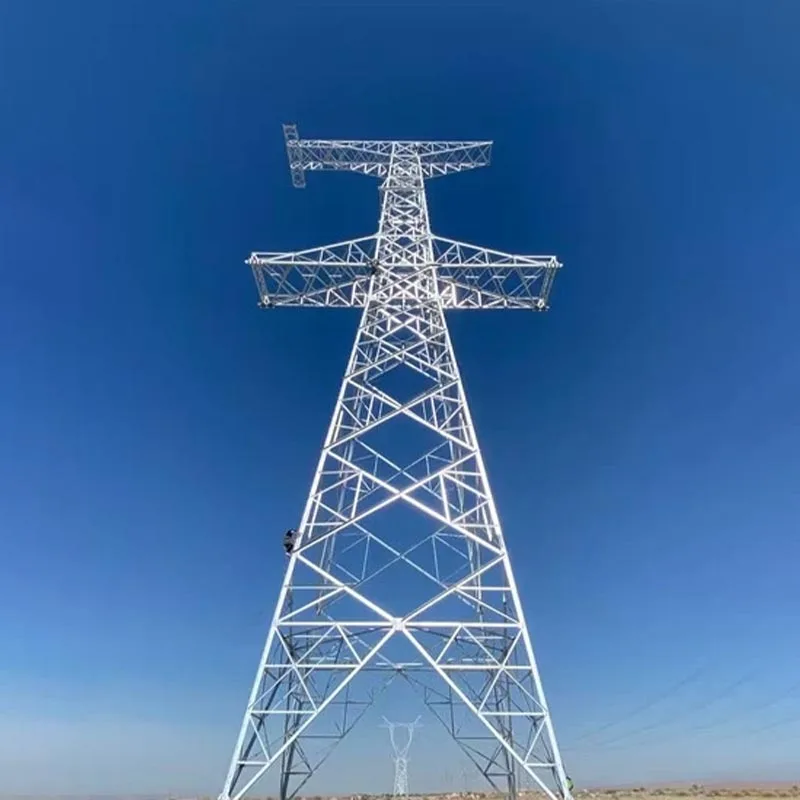

Torre de cambio de fase de acero en ángulo
Las torres de cambio de fase de acero en ángulo son estructuras de celosía especializadas para líneas de transmisión de CA de alto voltaje/voltaje extra alto (EHV), fabricadas de acero en ángulo estandarizado mediante un ensamblaje atornillado. Combinan la estabilidad mecánica de las torres angulares de acero convencionales con la función clave de la transposición de conductores trifásicos. Para encontrar una solución integral para su proyecto, comuníquese con Anbang.

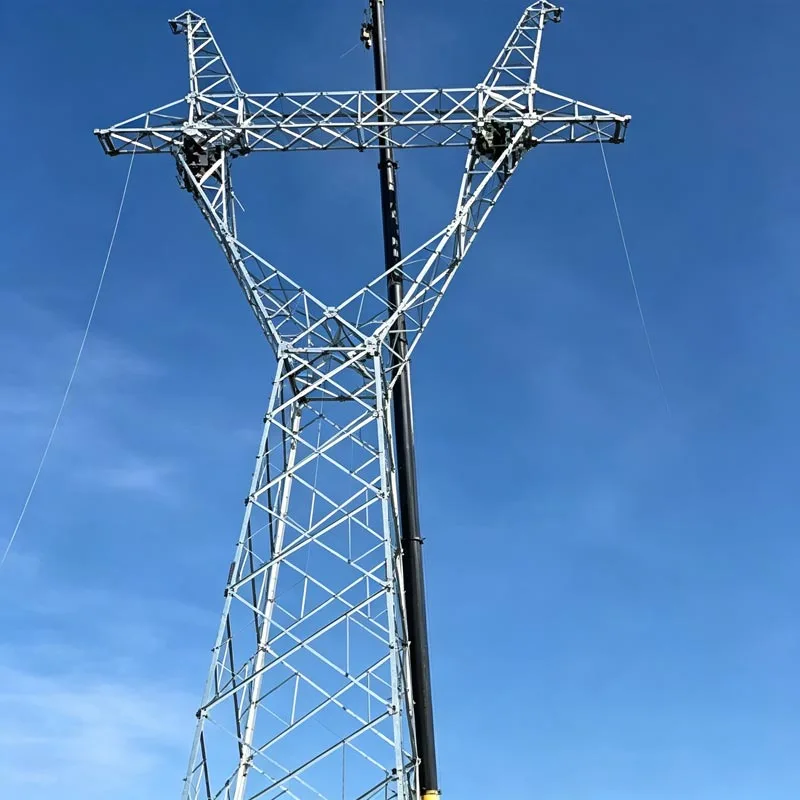

Torre de transmisión de potencia de acero de ángulo galvanizado
Las torres de transmisión de energía de acero galvanizado en ángulo fabricadas por la fábrica de Qingdao Anbang son estructuras de acero tipo celosía ampliamente utilizadas para soportar líneas eléctricas aéreas en redes eléctricas. Fabricadas con secciones angulares de acero laminadas en caliente y protegidas por galvanización en caliente, estas torres ofrecen alta resistencia mecánica, excelente resistencia a la corrosión y una larga vida útil (normalmente entre 40 y 50 años). Su diseño de celosía abierta minimiza la carga del viento y maximiza la eficiencia estructural, lo que los hace adecuados para diversos niveles de voltaje (de 10 kV a más de 800 kV) y condiciones del terreno.
Como fabricante y proveedor Torre de transposición de acero en ángulo confiable en China, tenemos nuestra fábrica. Si desea comprar productos de calidad y duraderos, póngase en contacto con nosotros.
