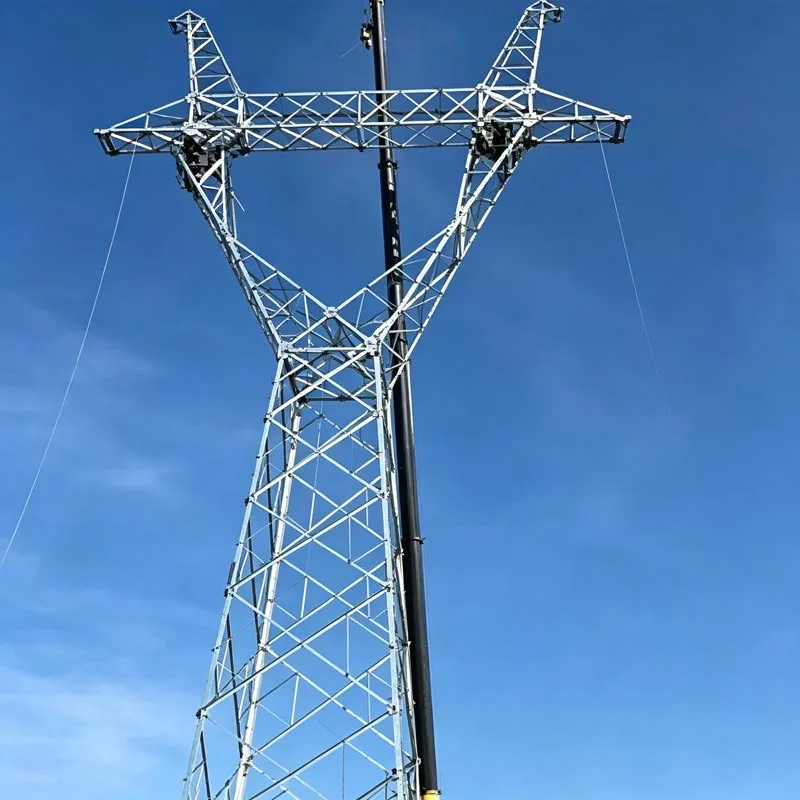

Torre de transmisión de potencia de acero de ángulo galvanizado

La demanda global de infraestructura energética confiable, eficiente y sostenible nunca ha sido más pronunciada. en el El corazón de esta infraestructura es la torre de transmisión de energía, un componente crítico que determina la eficiencia, seguridad y longevidad de las redes eléctricas. Entre las diversas soluciones estructurales disponibles, Ángulo de Acero Galvanizado Las torres de transmisión de energía se han convertido en el estándar de la industria para alto y ultra alto voltaje (UHV) redes de transmisión a nivel mundial.

Esta introducción establece el contexto técnico y económico del acero en ángulo. torres, lo que justifica su adopción generalizada. Comienza describiendo los desafíos que enfrentan las empresas de servicios públicos de energía, como la necesidad de transmitir energía a grandes distancias y al mismo tiempo soportar elementos ambientales hostiles.

Luego el documento continúa Definir el alcance del estudio, que se centra en las ventajas principales, el rigor de fabricación y la aplicación en el mundo real. de estas torres.

Al enfatizar su diseño modular, rentabilidad y revestimiento protector robusto, esta sección establece el escenario para una exploración detallada de cómo las torres de acero en ángulo galvanizado abordan las demandas modernas de energía transmisión, lo que los convierte en un activo indispensable para la seguridad energética y la resiliencia de la red.

Ventaja del producto

1. Resistencia a la corrosión y larga vida útil

Todos los componentes se someten a un tratamiento de galvanización en caliente, formando una densa capa de zinc (espesor ≥85μm) en la superficie. Este recubrimiento aísla eficazmente el acero del aire, la humedad y los medios corrosivos, evitando la oxidación y la corrosión.

el servicio La vida útil puede alcanzar los 30-50 años, lo que reduce en gran medida la frecuencia de mantenimiento posterior y extiende el ciclo de servicio del torre.

2. Rendimiento de alto costo

En comparación con los postes de acero sólido, el diseño de celosía utiliza menos material de acero, lo que reduce los costos de materia prima. en el Al mismo tiempo, las piezas están estandarizadas, lo que simplifica el proceso de fabricación, reduce la producción y costos de transporte.

El diseño de conexión atornillada también reduce los costos de montaje en sitio, logrando un alto rendimiento. y baja inversión, y es adecuado para promoción y aplicación a gran escala.

3. Gran versatilidad y personalización

Puede diseñarse y personalizarse de manera flexible según diferentes niveles de voltaje (35kV-1000kV), terrenos (llanuras, montañas, zonas costeras) y requisitos de carga.

Se puede convertir en torres de suspensión, torres de tensión, torres de transposición y torres de cruce especiales, adaptándose completamente a diversos escenarios de transmisión de energía y cumpliendo las diversas necesidades de diferentes proyectos.

4. Fácil mantenimiento e instalación conveniente

El modo de conexión atornillada reemplaza la soldadura, lo cual es conveniente para el montaje y desmontaje en el sitio. Diariamente La inspección y el reemplazo de piezas se pueden realizar rápidamente sin equipos a gran escala, lo que reduce el mantenimiento. Dificultad y costes laborales.

Las piezas estandarizadas también garantizan la comodidad de un mantenimiento y reemplazo posteriores, mejorando la eficiencia de operación y mantenimiento.

Parámetro

Caso de proyecto

Estudio 1: Proyecto de transmisión UHVDC Shanbei-Anhui de ±800 kV (China)

Como proyecto clave de la red eléctrica troncal UHV de China, este proyecto es crucial para optimizar los recursos energéticos regionales. asignación y garantía de un suministro eléctrico seguro y fiable.

El proyecto adoptó transmisión de potencia de acero en ángulo galvanizado. torres suministradas por Anhui Hongyuan (afiliada a Shandong Electric Engineering & Equipment Group), con un total de 103 torres y un peso total de 7.084 toneladas.

Las torres fueron fabricadas en acero angular Q355 de alta resistencia, con tratamiento por inmersión en caliente. Tratamiento de galvanización (espesor de recubrimiento de zinc ≥85μm) para garantizar la resistencia a la corrosión en entornos exteriores complejos.

Gracias al diseño estandarizado y a la conexión atornillada, las torres se entregaron 5 meses antes de lo previsto, convirtiéndose en el primer proveedor en completar la entrega completa de torres de acero en ángulo en toda la línea, y la calidad del producto y La eficiencia de la construcción fue altamente reconocida por el propietario.

Clientes asociados y certificaciones

Filipinas: Corporación Nacional de Redes de Filipinas (NGCP)
Proyectos: líneas de transmisión de 230 kV, 500 kV (por ejemplo, Hermosa-San José 500 kV)
Adquisiciones: Estrictas auditorías de calidad, requieren cumplimiento con ASTM/AS/NZS

Tailandia: Autoridad de Generación de Electricidad de Tailandia (EGAT)
Proyectos: 230 kV, 500 kV (por ejemplo, línea Tongsong-Songkhla de 500 kV)
Precalificación: Inspección de fábrica obligatoria y prueba de tipo.

Malasia: Tenaga Nasional Berhad (TNB)
Estándares: MS (estándares de Malasia), IEC, galvanizado ISO 1461
Enfoque: expansión de la red de 275 kV, 500 kV e integración de energías renovables

Vietnam: Corporación Nacional de Transmisión de Energía (EVNNPT)
Proyectos: 500 kV (por ejemplo, central térmica Nam Dinh 1 a Thanh Hoa)

Vietnam: Corporación Nacional de Transmisión de Energía (EVNNPT)
Proyectos: 500 kV (por ejemplo, central térmica Nam Dinh 1 a Thanh Hoa)
Volumen: Grandes pedidos a granel (más de 10 000 toneladas por proyecto)

Preguntas frecuentes

P: ¿Qué materiales se utilizan para las torres de transmisión de energía de acero con ángulo galvanizado?

R: Normalmente acero en ángulo de alta resistencia como Q355 / Q345B / Q235B (estándar chino), o equivalente al grado ASTM A572. 50, ES S355JR. Los certificados de materiales (MTC) se proporcionan con cada lote.

P: ¿Qué niveles de voltaje pueden soportar sus torres?

R: Suministramos series completas: 10 kV, 35 kV, 66 kV, 110 kV, 132 kV, 220 kV, 230 kV, 330 kV, 400 kV, 500 kV, 765 kV
También soporta torres de transmisión de CC y torres de pararrayos, estructuras de subestaciones.

P: ¿Se puede producir según los dibujos del cliente?

R: Sí. Aceptamos dibujos diseñados por el cliente (PDF/CAD/DXF). También ofrecemos optimización de diseño, estructural. cálculo y análisis de tensiones si es necesario.

P: ¿Qué tratamiento de superficie utiliza?

R: Galvanizado en caliente (HDG) según ISO 1461, GB/T 13912, ASTM A123/A153.

P: ¿Cuánto dura la vida útil?

R: En condiciones atmosféricas normales, entre 30 y 50 años. En áreas severamente corrosivas, puede alcanzar de 20 a 30 años con la adecuada diseño.

P: ¿Qué certificaciones tienes?

● Sistema de Gestión de Calidad ISO 9001
● Gestión Ambiental ISO 14001
● ISO 45001 Seguridad y Salud Ocupacional
● CE (EN 1090 para estructuras de acero)
● Certificación de soldadura AWS / CWB
● Informes de terceros: SGS, BV, Intertek
