Torre tangente de transmisión de energía

La torre tangente de transmisión de potencia avanzada y duradera es una estructura de acero de soporte central para segmentos rectos. poder transmisión, adecuado para niveles de tensión de 10 kV a 1000 kV. Está diseñado y fabricado por Qingdao Anbang New Energía De fábrica según los estándares GB/T 2694–2018 y DL/T 5486–2020.

El producto adopta un ángulo de alta resistencia. Estructura de armadura de tubos de acero/acero, galvanizado en caliente para protección contra la corrosión a largo plazo y refuerzo patentado. Tecnología, que integra alta capacidad de carga, fuerte resistencia a desastres, facilidad de instalación y larga duración. servicio vida.

Es ampliamente utilizado en redes eléctricas urbanas, transmisión de energía montañosa, cruce de ríos y otros escenarios. proporcionando una solución de torre tangente de transmisión estable y confiable para la transmisión de energía en China.

Ventajas principales

Excelente rendimiento mecánico

Equipado con un patentado independientemente "refuerzo estructura para componentes de acero utilizados en torres de energía", se puede formar un soporte estable triangular sin taladrar agujeros.

La resistencia del material principal de la torre tangente de transmisión aumenta en un 20%, y su resistencia al viento, terremoto y La resistencia anticongelante supera con creces los estándares de la industria.

Fabricación con precisión de fábrica

El moderno edificio de 50.000㎡ de Qingdao Anbang New Energy fábrica anualmente produce más de 50.000 toneladas de componentes para torres. Todo el proceso incluye corte CNC, soldadura de precisión y estricta detección de fallas, logrando una precisión de componente de ±1,0 mm y verticalidad ≤1/1000.

Protección duradera contra la corrosión

La torre tangente de transmisión de energía utiliza un sistema de inmersión en caliente de doble capa. galvanizado proceso anticorrosión, con un espesor de capa de zinc ≥85μm. Puede lograr 50 años de servicio sin mantenimiento en duro Ambientes como áreas costeras, salino-alcalinas y de alta humedad, lo que reduce significativamente el ciclo de vida total. costo.

Diseño modular e instalación eficiente.

Las torres adoptan módulos estandarizados y conexiones de pernos, no requiere en el sitio soldadura. El periodo de instalación de una torre de cimentación única se reduce en un 30% en comparación con los métodos tradicionales. permitiendo una construcción rápida en terrenos complejos como montañas y desiertos.

Fuerte personalización

Adecuado para niveles de tensión de 10kV a 1000kV, Las torres se pueden personalizar. De acuerdo con la presión del viento, la formación de hielo, las condiciones geológicas y otros requisitos operativos, satisfaciendo las necesidades de varios proyectos de líneas de transmisión en toda China.

Principio de funcionamiento del producto

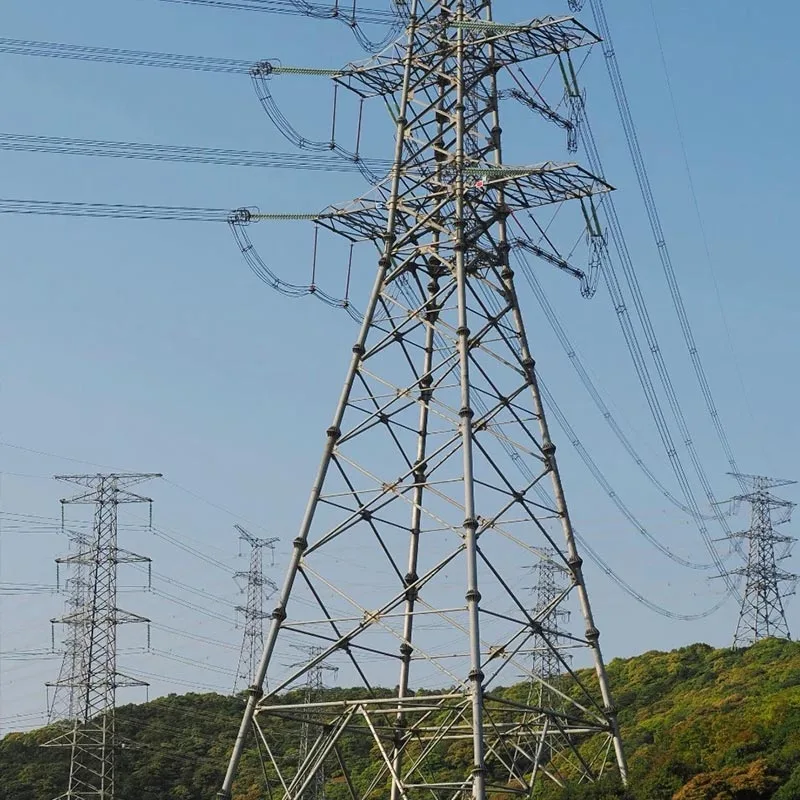

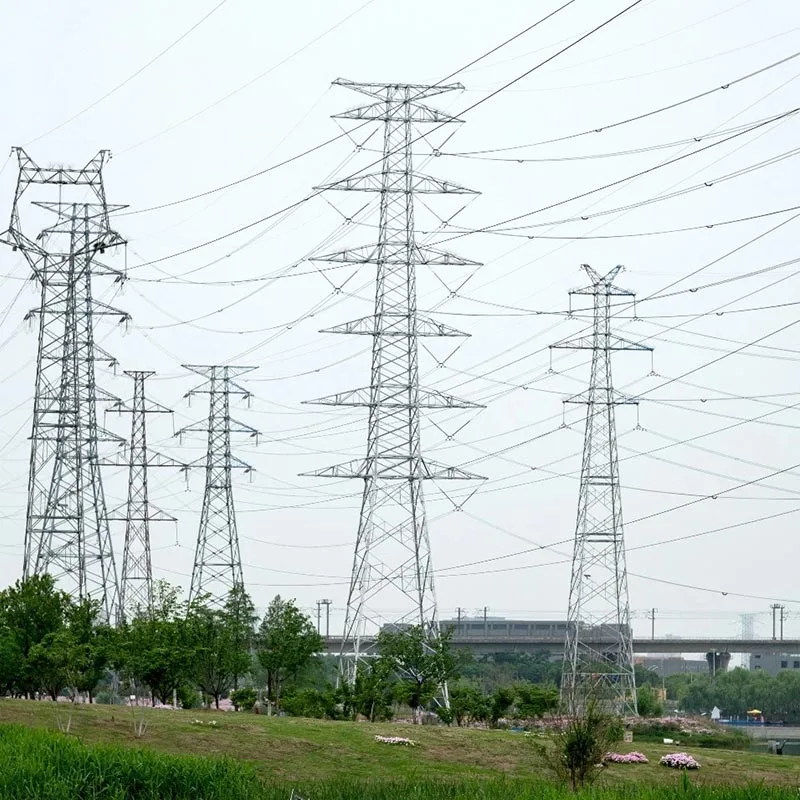

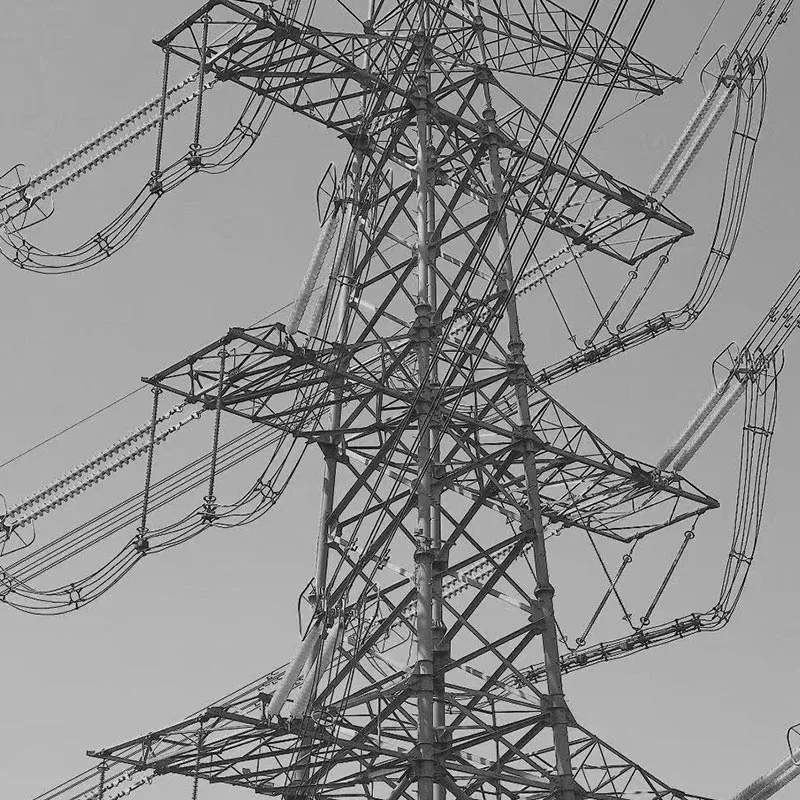

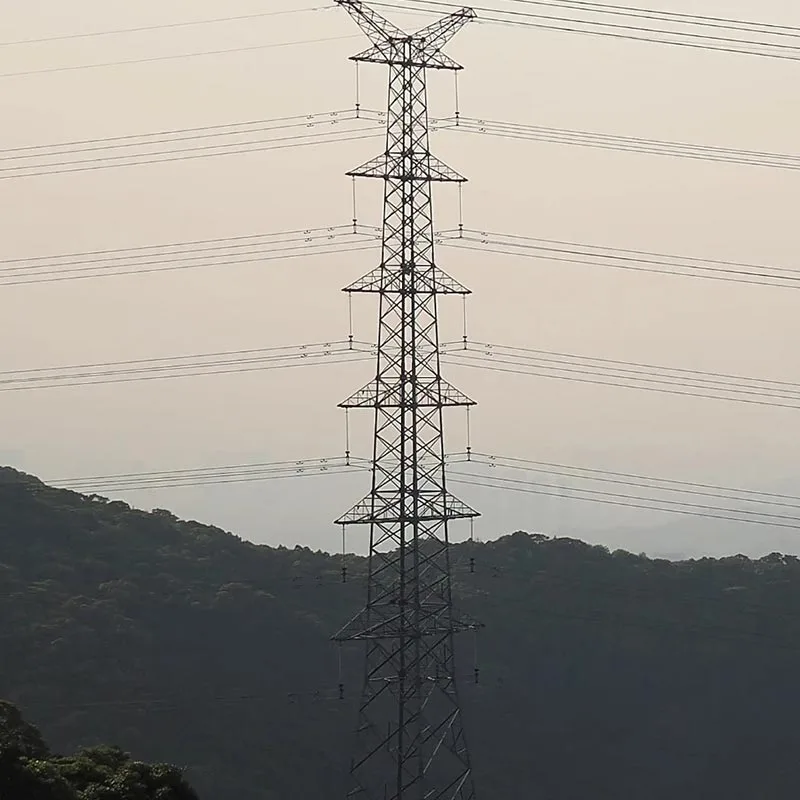

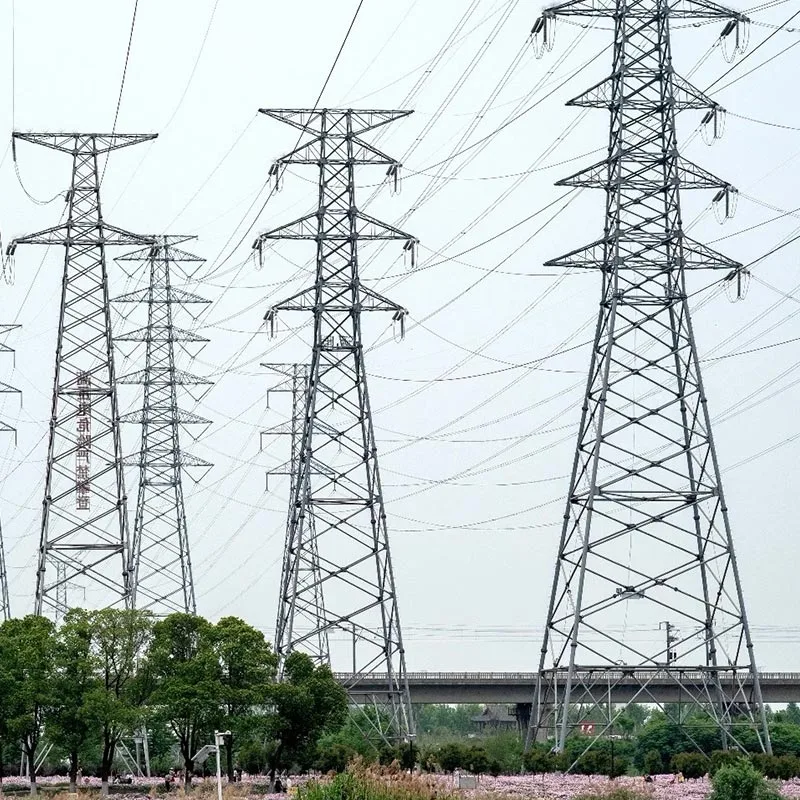

Como estructura de soporte central de una sección recta de una línea de transmisión, la torre tangente de transmisión funciona principalmente para suspender conductores y cables de tierra, y para soportar cargas verticales (conductores y cables de tierra, peso propio de la torre), cargas horizontales (carga de viento, carga de hielo, efectos sísmicos) y tensión de alambre roto.

La torre utiliza una estructura de celosía espacial, que transfiere eficientemente diversas cargas a los cimientos de la torre a través de la disposición racional de los miembros principales, miembros diagonales y miembros horizontales, asegurando la estabilidad geométrica y seguridad eléctrica de la línea de transmisión en condiciones extremas.

La Torre Tangente de Transmisión de Potencia aísla eléctricamente los conductores de la torre a través de cadenas de aisladores, mientras Trabajando junto con cables de tierra para proporcionar protección contra rayos, garantizando seguridad, estabilidad y eficiencia. Transmisión de energía eléctrica en tramos rectos.

Las torres de Qingdao Anbang New Energy optimizan la estructura mediante simulación de elementos finitos. controlando con precisión la deflexión y la tensión. Si bien cumple con los requisitos mecánicos, la torre es liviana, con el El peso de una sola torre de cimentación es un 15% menor que el de los diseños tradicionales.

Parámetros del producto

Nuestros Servicios

Solución integral

Brindamos servicios llave en mano para el diseño, producción y producción de torres angulares de transmisión. transporte, instalación y puesta en servicio, controlando todo el proceso desde el refinamiento del dibujo hasta la entrega del proyecto.

Servicios de diseño personalizados

Basado en el nivel de voltaje del proyecto, el terreno, la topografía y el clima. condiciones, ofrecemos Soluciones de torre de ángulo de transmisión hechas a medida, que proporcionan simulación y cálculos mecánicos profesionales. informes.

Servicios de ciclo de vida completo

Ofrecemos una garantía de 12 meses de fábrica y brindamos de por vida soporte técnico, orientación de mantenimiento y suministro de repuestos para garantizar el funcionamiento estable a largo plazo de las torres de ángulo de transmisión.

Servicios de respuesta rápida

Qingdao Anbang New Energy Factory produce localmente para acortar la entrega ciclos; nuestro profesional El equipo de posventa responde dentro de las 24 horas para resolver rápidamente los problemas de instalación y operación del ángulo de transmisión. torres.
