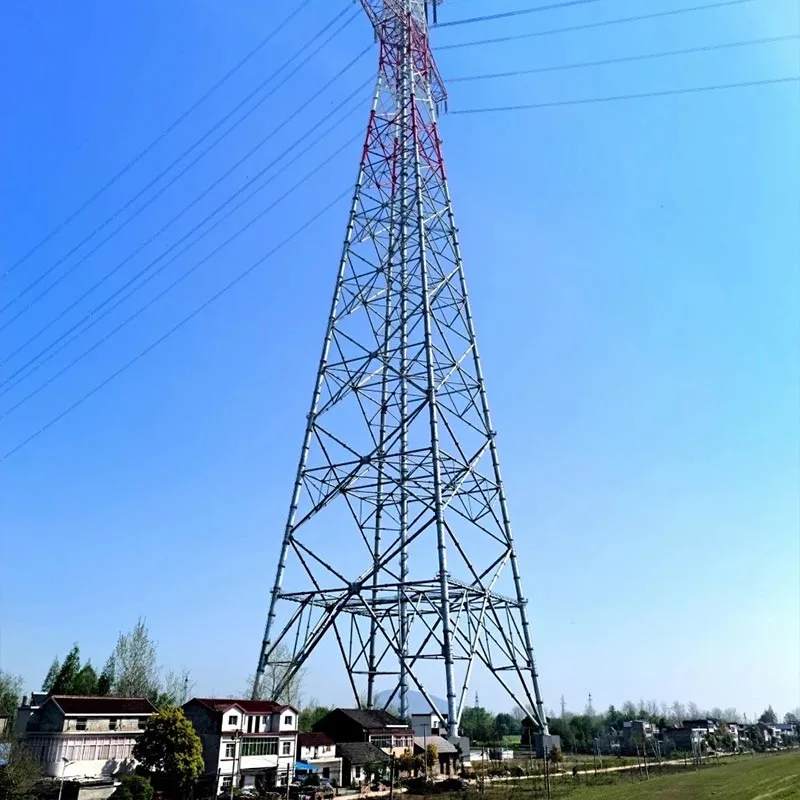

Torre de tensión de transmisión de energía

La torre de tensión de transmisión de energía Qingdao Anbang New Energy es un equipo de soporte central adecuado para 110kV-1000kV Líneas de transmisión de alta y ultra alta tensión, también conocidas como torre de tensión o torre en ángulo. Elíjanos como su fabricante y proveedor, podemos ofrecer soluciones integrales en todo el mundo.

Nuestra torre sigue el GB/T 2694-2018 estándar de fabricación y utiliza una estructura de celosía de acero en ángulo de alta resistencia, diseñada específicamente para giros de línea, seccionalización y puntos terminales. Puede soportar eficientemente la tensión del conductor, soportar condiciones extremas. condiciones, y lograr un anclaje estable y una transmisión segura de la línea eléctrica.

Las torres de tensión de transmisión de energía se utilizan ampliamente en la transmisión interregional de larga distancia, la recolección de nueva energía y entrega y proyectos de construcción de redes eléctricas troncales. Con ventajas como alta estabilidad y corrosión duradera. resistencia y cómoda instalación, se han convertido en equipos clave para garantizar el funcionamiento seguro y económico del red eléctrica, destacando la fortaleza de la fabricación inteligente china.

Ventajas principales

Resistencia de carga de alta resistencia

Los principales materiales de la torre de tensión de transmisión son Acero en ángulo de alta resistencia Q355B y Q420B, con un diseño estructural de celosía que garantiza una calidad uniforme y razonable. distribución de tensiones.

Puede soportar eficazmente la tensión axial de los conductores, la carga del viento, la carga de hielo y los efectos sísmicos. y puede adaptarse a requisitos de ángulo de línea de 2° a 30°.

La estabilidad estructural supera con creces los estándares de la industria, eliminando el riesgo de colapso progresivo de las líneas y garantizando la seguridad de las líneas de transmisión.

Duradero y sin mantenimiento

La torre de tensión de transmisión adopta un doble anticorrosión. Sistema de galvanización en caliente y recubrimiento en polvo epoxi, siguiendo estrictamente los requisitos del estándar GB/T 13912.

el La vida útil anticorrosión es ≥30 años, lo que lo hace adecuado para entornos exteriores hostiles, como zonas costeras, Tierras salinas-álcalis y regiones montañosas muy frías, lo que reduce significativamente la operación del ciclo de vida completo y costes de mantenimiento de las torres de tensión de transmisión y minimizando inversiones posteriores en reparación.

Prefabricación estandarizada e instalación cómoda

La torre de tensión de transmisión de energía está completamente Prefabricado estandarizado de fábrica, con precisión de componentes controlada dentro de ±0,5 mm, fabricado estrictamente de acuerdo con Condiciones técnicas GB/T 2694-2018.

El montaje in situ utiliza conexiones de pernos sin necesidad de una construcción compleja equipos, permitiendo un montaje rápido, acortando significativamente los ciclos de construcción, mejorando la eficiencia del proyecto y adaptándose a diversos requisitos de instalación del terreno.

Adaptación personalizable

La estructura, dimensiones y especificaciones de la transmisión. La torre de tensión se puede personalizar según los niveles de voltaje de la línea, los ángulos de giro, las condiciones del terreno y la carga. requisitos.

Cubre múltiples configuraciones incluyendo tipo copa, tipo cabeza de búho y tipo “seco”, adaptable a AC/DC sistemas de transmisión de diferentes tipos, que cumplan con los requisitos de soporte de tensión para líneas de 110 kV a 1000 kV, y Adecuado para entornos complejos como desiertos, montañas y zonas costeras.

Protección de alto nivel

La torre de tensión de transmisión tiene una clasificación de resistencia sísmica de 7 a 8, Cumple con los estándares GB 50260, con niveles de protección de IP23 a IP54.

Presenta una excelente resistencia al viento, al hielo, y protección contra rayos, capaz de soportar fuertes cargas de viento de 0,35 KN/m² a 0,75 KN/m² y condiciones de hielo de 8 mm, lo que garantiza operación estable en condiciones climáticas extremas y mantenimiento del rendimiento ininterrumpido de la línea de transmisión.

Principio de función del producto

Como "nodo de anclaje rígido" de una línea de transmisión, la función principal de una torre de tensión para transmisión de energía es soportar tensión del conductor, equilibra las fuerzas en la línea y garantiza el funcionamiento estable de la línea de transmisión. el El principio de su función se refleja principalmente en tres aspectos:

Primero, soporte de tensión y anclaje.La torre de tensión de transmisión fija los conductores a través del cabezal de la torre. brazo transversal y tensar cadenas de aisladores, recibiendo y equilibrando la tensión axial en ambos lados del conductor en giros de línea, segmentaciones o posiciones terminales, evitando el estiramiento o desprendimiento del conductor, evitando la línea desplazamiento y proporcionando soporte rígido a la línea.

En segundo lugar, el equilibrio y la transmisión de fuerzas.La estructura de acero en ángulo de celosía de la torre de tensión de transmisión es diseñado a través de simulación mecánica profesional para transmitir uniformemente varias fuerzas como la tensión del conductor, Carga de viento y carga de hielo en los cimientos de la torre, evitando la concentración de tensiones locales y evitando la deformación de la torre. o daños, y garantizar la estabilidad estructural a largo plazo de la torre.

En tercer lugar, optimizar el diseño de la línea.Mediante un diseño de ángulo razonable y una configuración estructural, la transmisión La torre de tensión permite el giro de línea y el control de segmentos, equilibra la asimetría de los parámetros de la línea y reduce la línea adicional. pérdidas e interferencias electromagnéticas, y garantiza una distancia segura entre los conductores y el suelo o los edificios, cumpliendo con los requisitos de las normas DL/T5352-2018 y garantizando la seguridad de la transmisión y la calidad de la energía.

Nuestros Servicios

Diseño de solución personalizada

Confiando en un equipo profesional de I+D y experiencia en ingeniería, combinados con los clientes parámetros de la línea de transmisión, condiciones del terreno y requisitos de carga, proporcionamos diseño estructural exclusivo, tensión Cálculo, optimización del esquema de ángulos y servicios de consultoría técnica general para torres de tensión de transmisión. asegurando que las torres coincidan exactamente con las necesidades de ingeniería.

Fabricación integral

Qingdao Anbang tiene una moderna fábrica propia que logra el control total de la transmisión Torres de tensión desde la adquisición de materia prima, corte, soldadura, tratamiento de protección contra la corrosión hasta el producto terminado. inspección.

Cada procedimiento sigue estrictamente el estándar GB/T 2694-2018 y se somete a pruebas no destructivas para Garantizar que la calidad de la torre cumpla con los estándares.

Soporte técnico in situ

Ofrecemos orientación sobre instalación in situ, explicación de procedimientos, puesta en marcha técnica, y otros servicios para torres de tensión de transmisión, enviando técnicos profesionales para ayudar a resolver diversos problemas durante la construcción, asegurando que las torres se instalen de acuerdo con los estándares y se pongan en funcionamiento de manera eficiente. operación.

Garantía posventa de ciclo completo

Las torres tensoras de transmisión de energía vienen con una garantía de ≥30 años. Hemos establecido un Mecanismo integral de seguimiento posventa, inspeccionando periódicamente el estado operativo de los productos, proporcionando soporte técnico de por vida y servicios de reparación de emergencia, respondiendo rápidamente a las necesidades del cliente y garantizando operación estable a largo plazo de las torres, reduciendo los riesgos de operación y mantenimiento de los clientes.

Especificaciones del producto
