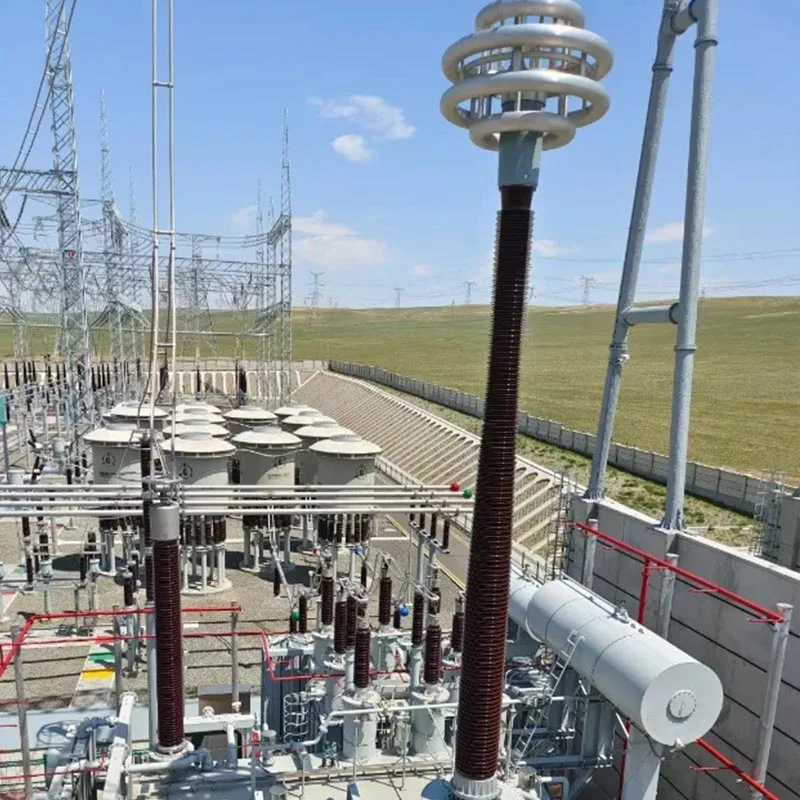

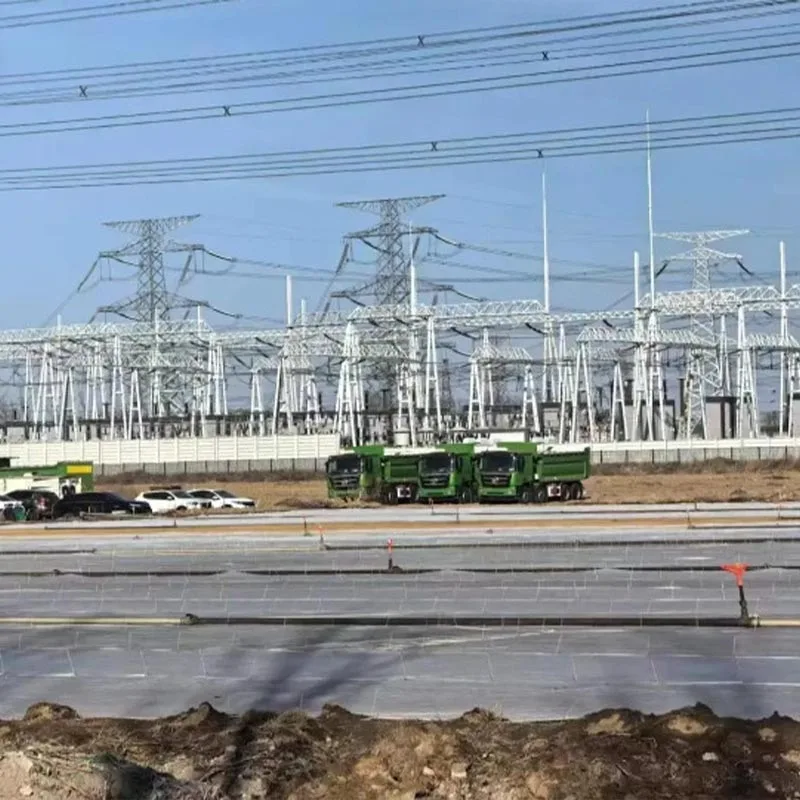

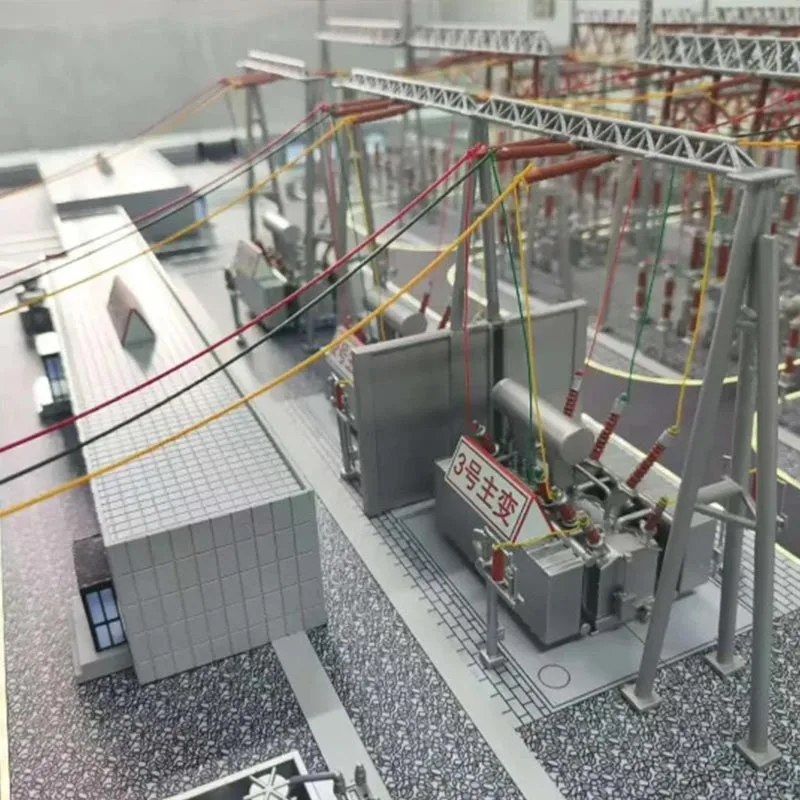

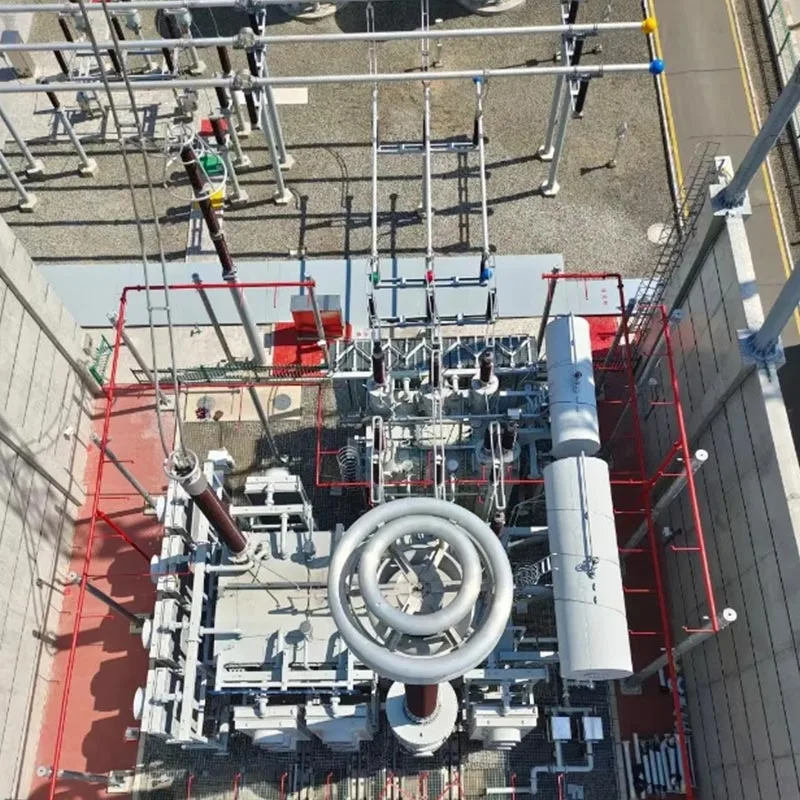

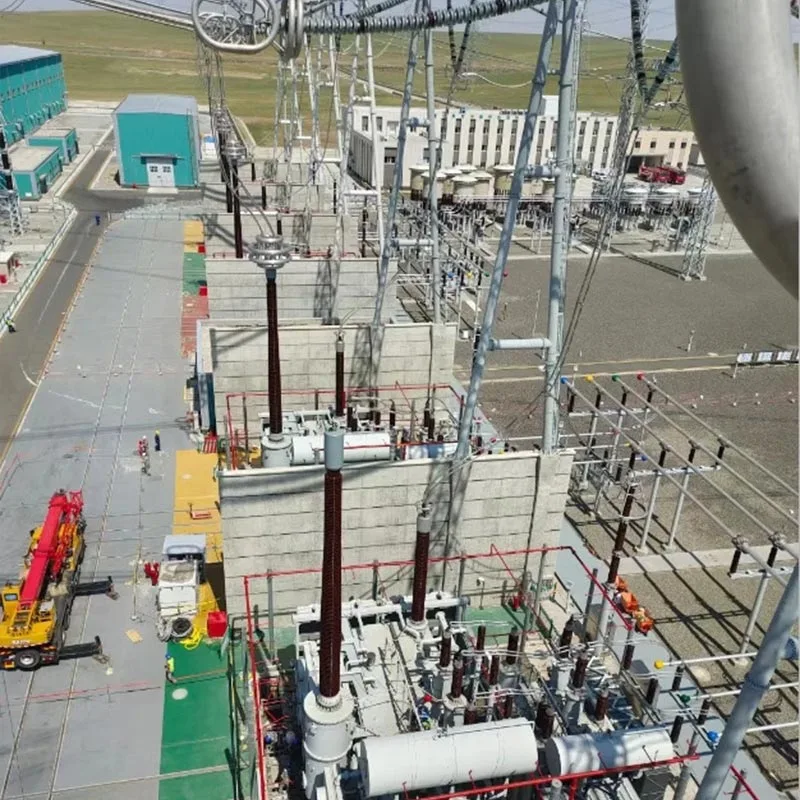

Estructura del marco de la subestación

La estructura marco de la subestación de Qingdao Anbang New Energy es el núcleo desarrollado y fabricado de forma independiente por la empresa. Instalación de soporte de carga y soporte para subestaciones, basada en las necesidades de la construcción de energía de China y aprovechando la Ventajas de producción y procesamiento de su propia fábrica.

Incluye tres categorías principales: hormigón armado. estructura, estructura de acero y estructura híbrida prefabricada.

El marco de la subestación sigue estrictamente las "Código de diseño de subestaciones inteligentes" y el "Código de diseño sísmico para instalaciones eléctricas", utilizando Q235B de alta calidad y Acero Q345B y hormigón de alta resistencia C30-C50, procesados con precisión y rigurosamente probados.

Posee ventajas fundamentales. Como estructura estable, fuerte capacidad de carga, resistencia al viento y a los terremotos, resistencia a la corrosión y amplia adaptabilidad.

Como "esqueleto" de la subestación, el marco se utiliza principalmente en áreas clave como la comunicación de control principal. edificio, edificio de dispositivos de distribución de energía, soportes de equipos y soportes estructurales, que realizan funciones críticas en instalación de equipos eléctricos, tendido de líneas y transmisión de cargas.

Se puede adaptar a subestaciones de diferentes Los niveles de voltaje, incluidos 110 kV, 220 kV y 330 kV, admiten diseños personalizados y pueden cumplir con varios sitios complejos. requisitos como llanuras, colinas y zonas costeras, así como necesidades de construcción ecológica e inteligente.

esto proporciona garantía estructural confiable para el funcionamiento seguro, eficiente y estable a largo plazo de las subestaciones, apoyando la transmisión segura de recursos eléctricos.

Especificaciones de parámetros

Recomendación de selección

Escenarios aplicables de la estructura del marco de la subestación de hormigón armado.

Subestaciones convencionales 110kV-220kV, subestaciones en zonas llanas, edificios de comunicaciones de control principal, distribución edificios de dispositivos y sitios de Clase I-II con intensidad de fortificación sísmica de 7 grados o menos.

Razón para recomendación: costo económico, alta rigidez, excelente comportamiento contra incendios, bajo costo de mantenimiento, estructura fuerte integridad, adaptado a los requisitos de carga y espacio de los equipos convencionales en subestaciones, en línea con Los estándares de infraestructura de subestaciones convencionales, es uno de los tipos de estructuras de marco de subestaciones más utilizados.

Escenarios aplicables de la estructura del marco de la subestación con estructura de acero.

Subestaciones de alto voltaje de 220 kV-330 kV, áreas costeras con fuerte niebla salina, subestaciones de terreno complejo montañoso, sísmicas intensidad de fortificación de 8 grados y superior, y subestaciones con requisitos de disposición de equipos de gran luz.

Razón para recomendación: excelente rendimiento sísmico, peso ligero, construcción conveniente, gran envergadura, puede resistir fuertes Vientos, niebla salina y otros entornos hostiles, los componentes se pueden prefabricar en la fábrica y ensamblar rápidamente en Sitio, adaptado a las necesidades de carga pesada y gran luz de las subestaciones de alto voltaje, y el área de alta intensidad es seleccionados preferentemente, en línea con el concepto de construcción verde e inteligente.

Escenarios aplicables de estructura de marco de subestación híbrida prefabricada.

Proyectos de subestaciones con plazos de construcción ajustados, subestaciones en los suburbios de las ciudades, verdes y bajas en carbono. subestaciones de demostración y áreas con altos requisitos de construcción y protección ambiental.

Razón para recomendación: Integrando las ventajas de la estructura de acero y la estructura de hormigón, alta tasa de montaje y corto Período de construcción, puede realizar el avance sincrónico de la prefabricación de la fábrica y los cimientos en el sitio. construcción, reduce la operación húmeda en el sitio, el polvo y los desechos de construcción, bajas emisiones de carbono y tiene buen rodamiento Capacidad y estabilidad, que es adecuada para la construcción inteligente y las necesidades de construcción eficientes de los modernos. subestaciones.

Escenarios aplicables de estructura de marco de subestación personalizada

Proyectos de subestaciones con terreno especial (islas, pendientes pronunciadas, pantanos), niveles de tensión especiales, cargas especiales. (integración de múltiples equipos, gran envergadura), condiciones meteorológicas especiales (áreas de hielo pesado, fuertes tifones áreas) y requisitos de integración paisajística.

Motivo de la recomendación: La propia fábrica de Qingdao Anbang New Energy puede Personalice y ajuste el material, la luz, la altura del piso, los estándares anticorrosión y la forma estructural de la subestación. Estructura del marco de acuerdo con los dibujos de ingeniería, informes de estudios topográficos, datos meteorológicos y equipos. parámetros proporcionados por los clientes y proporcionar servicios integrales de orientación de diseño, producción e instalación uno a uno. para garantizar que la estructura del marco de la subestación esté completamente adaptada a las necesidades reales del proyecto.

caso real

Proyecto de estructura de estructura de subestación multiprefabricada de cinco millas de 110 kV de Yunnan Kunming

Proporcionar un completo conjunto de estructura de marco de subestación prefabricada para la primera subestación de estructura de marco prefabricada civil en Yunnan Provincia, incluido el marco del edificio del dispositivo de distribución de energía y el marco del soporte del equipo, adaptado al voltaje de 110 kV nivel, la tasa de ensamblaje es del 53% y los componentes prefabricados y la tecnología de conexión de acero seco se utilizan para cumplir los requisitos de una construcción verde e inteligente.

Efecto de implementación:La fábrica de estructuras de marco de subestación es prefabricados, elevación y montaje in situ, el período de construcción se reduce en 2 meses en comparación con En proyectos convencionales, la tasa de utilización de la maquinaria alcanza el 100%, lo que reduce eficazmente los residuos y el polvo de la construcción. Las emisiones, la estabilidad estructural y el rendimiento sísmico están en línea con los requisitos de la especificación, y aliviar eficazmente la presión del suministro de energía regional después de su puesta en funcionamiento, que ha sido altamente elogiado por la Oficina de Suministro de Energía de Kunming y se ha convertido en un proyecto de demostración de construcción de subestación ecológica local.

Proyecto de subestación de estructura mixta prefabricada a mitad de camino de Zhejiang Ningbo 110 kV

Para Zhejiang La primera subestación prefabricada de estructura de marco híbrido de nodo de acero de hormigón de ultra alto rendimiento, suministra un conjunto completo de La estructura del marco de la subestación híbrida, que utiliza material UHPC y tecnología de conexión de nodos de acero, se adapta a un voltaje de 110 kV. nivel, y lograr el 100% del ensamblaje de la estructura principal.

Efecto de implementación:Los materiales de la estructura del marco de la subestación. se ahorran aproximadamente un 65%, las emisiones de carbono se reducen en un 52,6%, el sitio se realiza sin encofrado, sin soporte y sin humedad, el período de instalación de la estructura principal se acorta en 25 días, la impermeabilidad, el aislamiento térmico y El rendimiento de resistencia a la corrosión es excelente y el costo de mantenimiento se reduce considerablemente en la etapa posterior.

Proyecto de renovación de la estructura del marco de la subestación de 220 kV de Shandong Qingdao

Participó en la modernización. Proyecto de renovación y renovación de una subestación de 220 kV en Qingdao, provisto de estructura mixta de hormigón armado y acero. Estructura del marco de la subestación, reemplazó el marco antiguo, renovó el edificio principal de comunicaciones y distribución de control. Estructura de construcción del dispositivo, adaptada a la instalación del equipo original y que cumple con los requisitos de fortificación sísmica. 7 grados.

Efecto de implementación: La estructura del marco de la subestación coincide exactamente con el tamaño del equipo original, el La instalación es conveniente, el proceso de construcción no afecta la fuente de alimentación circundante, la estructura La capacidad de carga aumenta en un 30% después de la transformación, el rendimiento de protección anticorrosión y contra rayos. está significativamente optimizado y hasta ahora no hay fallas, lo que extiende efectivamente la vida útil del subestación, asegurando el funcionamiento estable de la red eléctrica regional y siendo reconocido por State Grid Qingdao Empresa de suministro de energía.
