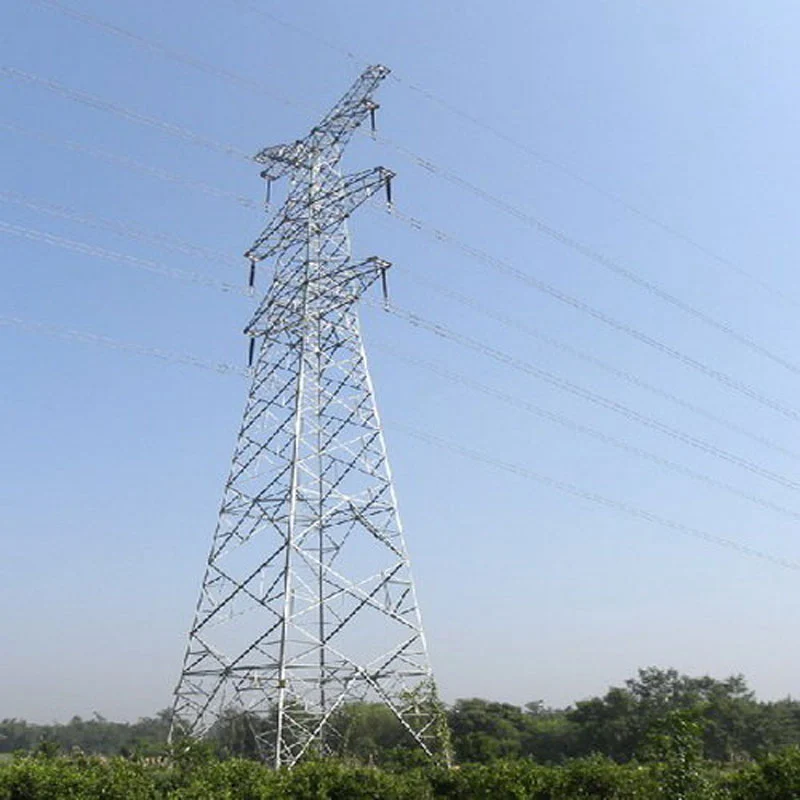

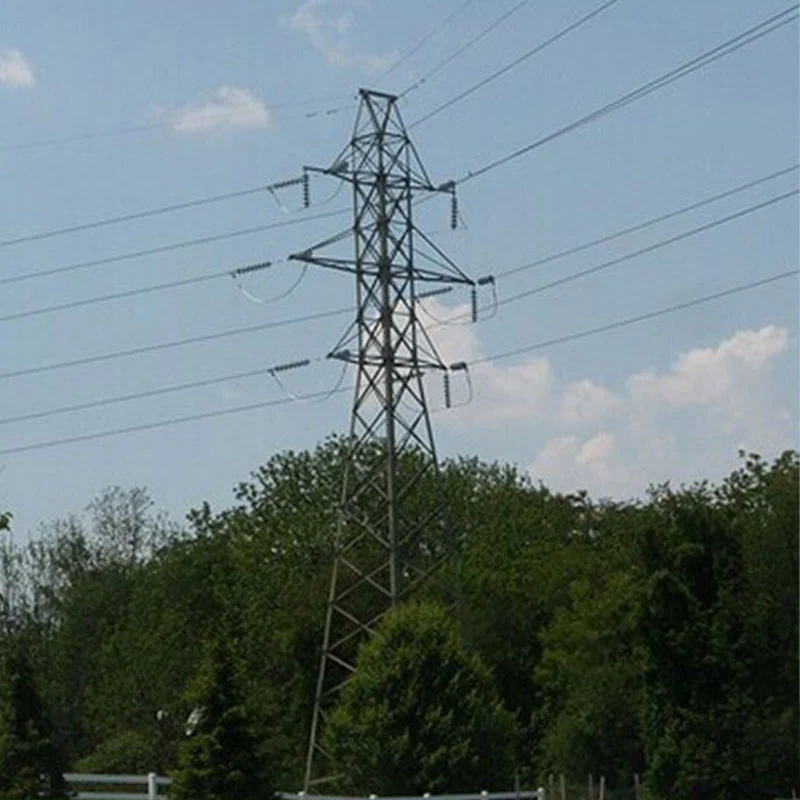

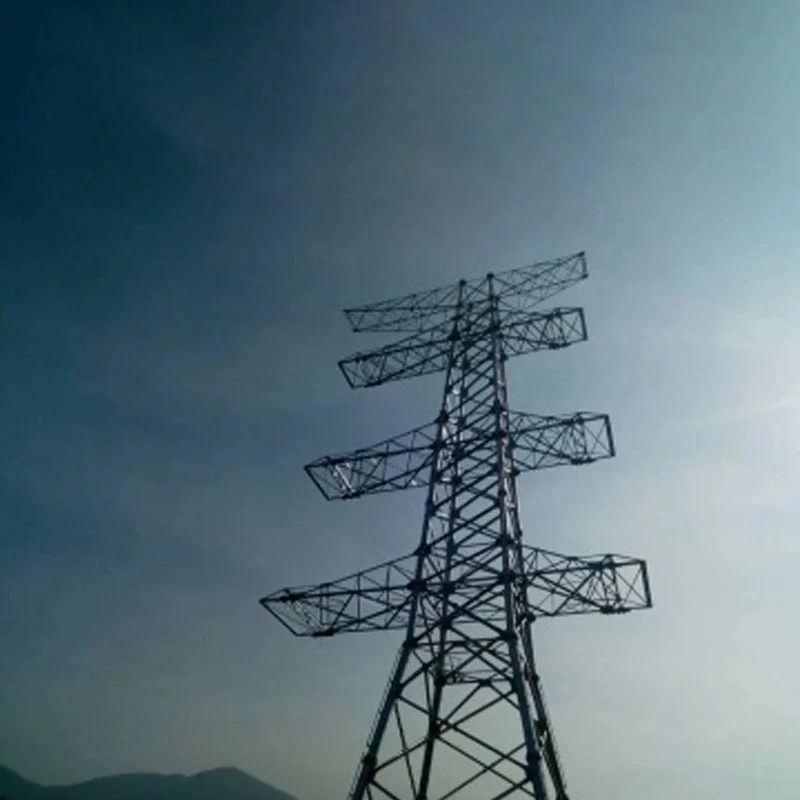

Torre de acero de celosía de doble circuito de 220 kV

Respaldados por sistemas de fabricación maduros, contamos con una capacidad de producción anual de 50.000 toneladas, con estándares estandarizados. Procedimientos que incluyen corte de precisión, soldadura robótica, conformación integral y tratamiento superficial estricto para garantizar uniformidad estructural. Para garantizar la calidad, todos los productos pasan un rendimiento mecánico y una resistencia al viento autorizados. pruebas, con ratios de tensión verificados y desplazamiento del viento cumpliendo con las normas ASCE y nacionales de energía. Tiene ISO Certificaciones del sistema de gestión de calidad e informe completo de pruebas de terceros.

Esta torre se ha aplicado ampliamente en proyectos clave de redes eléctricas nacionales y extranjeras, incluido el Nusantara de Indonesia. Proyecto de ampliación de red de 220kV. Ofrece un rendimiento estructural estable, un montaje cómodo en el sitio y una fiabilidad Seguridad operativa, obteniendo un reconocimiento constante por su alta adaptabilidad y durabilidad de ingeniería en diversos complejos. ambientes.

Escenarios de aplicación de la torre de acero de celosía de doble circuito de 220 kV

La torre de acero de celosía de doble circuito de 220 kV admite dos circuitos de transmisión independientes de 220 kV en una sola torre. marco. Adoptado principalmente en regiones con tierras limitadas, estrecha enormemente los corredores de transmisión y recorta la adquisición de tierras. costes en comparación con dos líneas separadas de un solo circuito.

Es ampliamente utilizado para canales de energía entrantes y salientes urbanos, conectando subestaciones suburbanas de 220 kV en zonas densamente pobladas. zonas pobladas donde es difícil conseguir nuevos corredores de línea. La torre se adapta a terrenos montañosos y montañosos al reducir obras de cimentación y destrucción ecológica. También es preferido para cruces de ríos, carreteras y vías férreas, simplificar los arreglos de cruce y minimizar las perturbaciones al transporte y la navegación.

Las aplicaciones comunes incluyen líneas de suministro de energía para centros de carga industriales y circuitos de transmisión de energía eólica salientes. y bases de energía solar. Sin embargo, se debe prestar atención a sus inconvenientes: cargas de torre más pesadas, mayor riesgo de falla simultánea de ambos circuitos debido a daños en la torre, así como requisitos más estrictos para la protección contra rayos y Diseño de espacio libre electromagnético.

Pautas estándar de mantenimiento de rutina para torres de acero de celosía de doble circuito de 220 kV

El mantenimiento regular garantiza la seguridad estructural y el suministro de energía estable de las torres de acero de celosía de doble circuito de 220 kV. Las inspecciones visuales de rutina se llevarán a cabo trimestralmente y se organizarán inspecciones detalladas integrales anualmente.

Inspeccione los cuerpos principales de la torre, los componentes angulares de acero y los pernos de conexión en busca de corrosión, deformación, grietas o aflojamientos. sujetadores. Verificar revestimientos anticorrosivos y superficies galvanizadas en caliente; realizar retoques oportunos donde la galvanización se desprende. Verificar los dispositivos de puesta a tierra, asegurando que los conductores de puesta a tierra estén intactos y una conexión a tierra calificada. resistencia.

Monitoree los cimientos de las torres para detectar asentamientos, grietas, erosión hídrica e inestabilidad de pendientes. Inspeccionar las cadenas de aisladores, Accesorios y conexiones de puente por daños, contaminación y calentamiento anormal. Retire los objetos flotantes, las malas hierbas y Escombros de construcción alrededor de las torres.

Registre todos los defectos e implemente la rectificación clasificada. Se requiere un manejo prioritario para riesgos severos como distorsión estructural y accesorios rotos. Después de condiciones climáticas extremas, incluidos fuertes vientos, tormentas eléctricas y formación de hielo, Se deben organizar inmediatamente inspecciones de patrulla especiales.

Diferencias e importancia: torre de celosía de doble circuito de 220 kV frente a torre de celosía de acero de 500 kV

Diferencias clave

1.Voltaje y espacio libre: La torre de doble circuito de 220 kV lleva dos circuitos de 220 kV en una estructura con distancias entre fases y al suelo más pequeñas. La torre de 500 kV opera a voltaje extra alto y requiere distancias eléctricas mucho mayores para evitar fallas de aire.
2.Estructura y tamaño de la torre: Las torres de doble circuito de 220 kV son relativamente compactas. La mayoría de las torres de 500 kV son más altas, más pesadas, con brazos transversales más grandes y cimientos más fuertes para soportar mayores cargas de viento y tensión de los conductores.
3.Diseño del circuito: El tipo 220kV suele disponer dos circuitos en una sola torre para ahorrar pasillos. Las torres de celosía estándar de 500 kV son en su mayoría de circuito único debido a límites electromagnéticos estrictos; Las torres de doble circuito de 500 kV se adoptan con menos frecuencia.
4.Capacidad de transmisión: Una línea de 500 kV ofrece una capacidad de transmisión de energía mucho mayor para el transporte de energía a granel a larga distancia. Las líneas de doble circuito de 220 kV se encargan principalmente de la distribución de energía regional y el suministro de carga local.

Importancia

Las torres de doble circuito de 220 kV optimizan el uso del suelo para las redes eléctricas suburbanas y urbanas, mejorando la confiabilidad del suministro eléctrico dentro de las redes regionales. Torres de celosía de 500 kV forman la columna vertebral de la red principal, lo que permite la energía a larga distancia Transmisión entre bases de potencia y centros de carga. La selección adecuada de la torre equilibra el costo de construcción, los recursos del terreno, escala de transmisión y seguridad de la red.

Ventajas de Anbang de la torre de acero de celosía de doble circuito de 220 kV

(alrededor de 200 palabras, versión técnica formal de exportación) La torre de acero de celosía de doble circuito de 220 kV de Anbang ofrece confiabilidad, soluciones rentables de transmisión aérea para redes eléctricas globales. Adoptando acero angular Q355/Q420 de alta resistencia y Galvanización en caliente estricta que cumple con la norma ISO 1461, la torre logra un rendimiento anticorrosión superior y un Vida útil de diseño de 50 años, adecuada para terrenos complejos costeros, montañosos e interiores.

Con el respaldo de equipos de ingeniería independientes, Anbang ofrece diseños estructurales personalizados siguiendo los estándares IEC y GB. para cumplir con los diversos requisitos de velocidad del viento, capa de hielo y cruce. El diseño de celosía optimizado garantiza una estabilidad mecánica distribución de carga mientras se controla el consumo general de acero, lo que reduce la inversión del proyecto.

Todos los componentes se procesan mediante CNC con una coincidencia precisa de orificios para un fácil montaje en el sitio. Inspección previa a la entrega completa Garantiza la precisión dimensional y la calidad de la fijación de los pernos. Anbang ofrece servicios integrales completos, incluido el dibujo. optimización, fabricación, embalaje y orientación técnica. Nuestras torres ahorran efectivamente el ancho del corredor de transmisión para proyectos de energía urbana y renovable, obteniendo el reconocimiento constante de contratistas EPC y operadores de energía en todo el mundo.

Preguntas frecuentes: Torre de acero de celosía de doble circuito de 220 kV

Adecuado para catálogos, documentos de cotización y comunicación con el cliente.

P1: ¿Qué es una torre de acero de celosía de doble circuito de 220 kV?

R: Es una torre de transmisión aérea que transporta dos circuitos de energía independientes de 220 kV en una celosía de acero. estructura. Ayuda a ahorrar corredor terrestre en comparación con dos líneas de torre de circuito único separadas.

P2: ¿Qué estándares cumplen sus torres?

R: Seguimos los estándares nacionales GB y las especificaciones IEC. Podemos ajustar el diseño según los requisitos del cliente para carga de viento, espesor del hielo y entorno regional.

P3: ¿Qué material de acero y tratamiento anticorrosión adopta?

R: Material principal Acero en ángulo Q355B / Q420B. Todos los componentes adoptan galvanización en caliente (ISO 1461) para garantizar una larga duración. Vida útil anticorrosión.

P4: ¿Cuál es la vida útil de diseño?

R: La vida útil del diseño estándar alcanza los 50 años en condiciones normales de mantenimiento.

P5: ¿Para qué escenarios de terreno son adecuadas estas torres?

R: Adecuado para suburbios, zonas montañosas, cruces de ríos, cruces de autopistas/ferrocarriles, parques eólicos y energía solar. líneas de salida con ancho de pasillo limitado.

P6: ¿Pueden proporcionar un diseño de torre personalizado?

R: Sí. Nuestro equipo de ingeniería puede optimizar el modelo de la torre, la altura y el diseño del brazo transversal en función de los datos del estudio de ruta y el viento. velocidad, condiciones de formación de hielo y demandas de cruce.

P7: ¿Cuál es su proceso de inspección de producción?

R: Corte CNC, perforación y montaje de accesorios de prueba antes de galvanizar. Inspección de dimensiones, espesor de galvanizado. La prueba y la inspección de carga se llevarán a cabo antes del envío.

P8: ¿Cuáles son los principales riesgos que requieren atención para la operación de torre de doble circuito?

R: Una vez que la torre sufre daños, ambos circuitos pueden interrumpirse. Mantenimiento regular del apriete de los pernos, Se requiere revestimiento anticorrosión, asentamiento de cimientos y resistencia a la puesta a tierra.
