Torre de celosía de tubería de acero galvanizado

Qingdao Anbang New Energy es un fabricante confiable, nuestras torres de celosía de tubos de acero galvanizado están hechas de tubos de acero de alta resistencia y alta calidad a través de Procesos de soldadura de precisión y galvanizado en caliente, formando estructuras de soporte livianas y de alta resistencia.

combinando Diseño de celosía con resistencia a la corrosión por galvanización, se utilizan ampliamente en energía, nuevas energías y comunicaciones. campos.

Como productos suministrados directamente por una fábrica china local, las torres de celosía de acero galvanizado presentan características estructurales estabilidad, resistencia al viento y a los terremotos, durabilidad a la corrosión y eficiencia espacial.

Se pueden diseñar a la medida Según diferentes escenarios, cumpliendo con los requisitos para transmisión de alto voltaje de 110kV-1000kV y varios Aplicaciones de soporte al aire libre, cumpliendo plenamente con los estándares de la industria nacional y logrando calidad y rentabilidad.

¿Por qué elegir las torres de celosía de tubos de acero galvanizado Anbang?

Calidad controlable en todo momento

Nuestra propia gran base de producción estandarizada en Qingdao, China, investiga, produce e inspecciona de forma independiente todo el proceso de torres de celosía de tubos de acero galvanizado.

Desde la adquisición de materias primas, corte de tubos de acero, ensamblaje de soldadura hasta galvanizado en caliente. tratamiento, todos son ejecutados bajo el sistema de calidad ISO9001, rechazando la subcontratación.

Cada tubo de acero galvanizado La torre de celosía se somete a múltiples inspecciones de calidad estrictas para garantizar dimensiones precisas y un rendimiento estándar.

Construyendo una base sólida de seguridad

el principal Los materiales son tubos de acero de alta resistencia y baja aleación Q345B/Q355B. La soldadura utiliza soldadura por arco sumergido, protegida con gas. soldadura, y otras técnicas exquisitas, con soldaduras completas y firmes.

El proceso de galvanizado en caliente sigue estrictamente Estándares GB/T 13912, con un espesor de capa de zinc ≥85μm, lo que le da a la torre de celosía de tubo de acero galvanizado súper fuerte resistencia a la corrosión.

La resistencia a la corrosión en exteriores supera los 30 años, adecuada para diversos entornos hostiles.

Adecuado para necesidades de múltiples escenarios

La celosía de tubo de acero galvanizado. La torre adopta una estructura de celosía espacial. En comparación con las torres tradicionales, es más ligera y tiene menos viento. Resistencia, puede soportar velocidades de viento de 30-45 m/s, tiene una resistencia de intensidad sísmica de 8 grados y ocupa sólo 1/3 del tamaño de las torres ordinarias.

Combina ligereza con alta estabilidad, adaptándose de forma flexible a terrenos montañosos, costeros, urbanos y otros.

Servicios personalizados

Con el apoyo del diseño profesional de la fábrica. Equipo, las torres de celosía de tubos de acero galvanizado se pueden personalizar según el nivel de voltaje, la altura, el terreno y la carga. Requisitos, que cubren varios tipos, como rectos, de esquina, terminales y de gran luz, coincidiendo con precisión con los necesidades personalizadas de cada proyecto.

Alta rentabilidad y servicio de cadena completa

La fábrica directa El modelo de suministro elimina los enlaces intermedios, lo que reduce en gran medida el costo de adquisición de la celosía de tubos de acero galvanizado. torres.

Al mismo tiempo, brindamos servicios integrales desde el diseño, producción, transporte, instalación hasta posventa, acortar los ciclos de los proyectos, reducir los costos de operación y mantenimiento del cliente y realizar un seguimiento con Equipos profesionales en todo momento, solucionando todo el proceso de procura y construcción.

Nuestros Servicios

Servicios de prediseño

Nuestro equipo de diseño profesional comprende a fondo los requisitos del proyecto y combina parámetros del terreno, el clima y el voltaje para brindar soluciones de diseño personalizadas para tuberías de acero galvanizado torres de celosía, informes de cálculo mecánico y planos de diseño de cimentaciones.

Garantizamos una compatibilidad precisa entre el producto y el proyecto, optimizar el diseño estructural de acuerdo con las normas pertinentes y garantizar la seguridad y rentabilidad.

Servicios de fabricación

Producción en fábrica estandarizada con control visual total, estrictamente controlando la calidad de la materia prima y los procesos de producción.

Cada proceso es inspeccionado profesionalmente para garantizar la Las dimensiones son precisas, las juntas de soldadura están calificadas y la galvanización La capa cumple con los estándares.

Se emiten informes completos de inspección de calidad y certificados de conformidad.

Servicios de Logística y Transporte

Entrega punto a punto a nivel nacional. Según el tamaño y peso de los componentes de la torre de celosía de tubos de acero galvanizado, embalaje segmentado y transporte profesional Se utilizan vehículos, con medidas de protección completas para evitar daños, asegurando que los productos se entreguen intactos a obras de construcción, especialmente indicadas para zonas montañosas, remotas o de difícil transporte.

Servicios de guía de instalación

Se envían ingenieros técnicos experimentados para orientación in situ de elevación, montaje y fijación de la construcción.

Instalación detallada Se proporcionan manuales para estandarizar los procesos de construcción, resolver diversos problemas de instalación y garantizar seguridad y eficiencia en la construcción.

La instalación también puede adaptarse a requisitos de elevación especiales, como doble grúas.

Servicios de mantenimiento posventa

Ofrecemos una garantía de 5 años y un servicio de mantenimiento de por vida.

Dar seguimiento periódicamente a la Estado operativo de las torres de celosía de tubos de acero galvanizado, identificar rápidamente los peligros de seguridad, responder rápidamente a necesidades de reparación y proporcionar servicios de mantenimiento, como restauración de galvanizado y ajuste de pernos para ampliar el producto. vida útil y garantizar la operación estable del proyecto a largo plazo.

Recomendaciones de selección

(1) Recomendaciones de selección basadas en el nivel de voltaje

Escenario de red de transmisión/distribución de 110 kV: Tubo de acero galvanizado tipo recto para uso liviano Se recomiendan torres de celosía, con alturas preferentemente entre 21m y 42m, utilizando formas triangulares/cuadrangulares. estructuras reticulares. El material principal es Q345B, con un espesor de recubrimiento de zinc de ≥85μm. Apto para urbano Redes de distribución, parques industriales y nuevas líneas de agregación de energía, estas torres ofrecen ventajas de diseño liviano, tamaño reducido y construcción conveniente, controlando efectivamente la adquisición y costos de construcción.

Escenario de red troncal regional de 220 kV: Tubo de acero galvanizado estándar recto/tipo tensión Se recomiendan torres de celosía, con alturas que oscilan entre 30m y 63m. El diseño del nodo de celosía está optimizado para mejorar la rigidez estructural. El material principal es Q355B, adecuado para redes de anillos urbanos, ríos/cruces de carreteras. proyectos y líneas de transmisión montañosas, equilibrando la capacidad de carga y la economía. Para esquina de línea requisitos, se pueden utilizar torres de celosía de tubo de acero galvanizado tipo esquina.

Escenario de voltaje ultra/extra alto de 500 kV y superior: Tipo de tensión de carga grande, Se recomiendan torres de celosía de tubos de acero galvanizado de doble circuito/multicircuito, con alturas que van desde 54 m hasta 100 metros. El material principal son tubos de acero de alta resistencia Q420, con un espesor de recubrimiento de zinc aumentado a ≥90μm, y Diseño de tensiones estructurales optimizado. Adecuado para transmisión entre provincias y regiones, proyectos de gran envergadura y nuevos canales de entrega de base de energía, lo que garantiza que las torres de celosía de tubos de acero galvanizado puedan soportar alta capacidad, Cargas de alta tensión y funcionan de forma estable y fiable.

(2) Selección recomendada según la función del escenario

Líneas de Transmisión Rectas Convencionales: Para líneas rectas con ángulos menores a 5°, es Se recomienda utilizar torres estándar de celosía de tubo recto de acero galvanizado. Estas torres tienen una estructura simple, peso ligero y bajo costo, se pueden producir en masa, acortan significativamente los ciclos de proyecto y son adecuados para planos áreas como llanuras y colinas suaves.

Escenarios de dirección de línea/segmento: Para ángulos entre 5°-90°, celosía de tubo de acero galvanizado en ángulo Se recomiendan torres. Para segmentos de línea y secciones de protección de línea discontinua, tubo de acero galvanizado tipo tensión Se deben utilizar torres de celosía. Ambos tipos adoptan estructuras de celosía reforzada para mejorar la tensión lateral y Resistencia a la deformación, lo que garantiza la redundancia de seguridad de la línea. En la entrada de línea a una estación/subestación, tipo terminal Se recomiendan torres de celosía de tubo de acero galvanizado. El diseño de la estructura está optimizado para cargas de un solo lado. Características para mejorar la estabilidad.

Escenarios especiales de gran envergadura: Para cruces de ríos, carreteras, vías férreas, valles y otros En estos escenarios, se recomiendan torres de celosía de tubos de acero galvanizado de gran luz. Están hechos de ultra alta resistencia. Acero, con densidad cónica y reticular optimizada para reducir la carga del viento y la vibración inducida por el viento, mejorando la luz. capacidad. La capa de zinc también está espesada para adaptarse a entornos exteriores complejos.

Nuevos escenarios de apoyo energético: Para líneas de captación base eólica y fotovoltaica, ligeras Se recomiendan torres de celosía de tubos de acero galvanizado segmentados para facilitar el transporte y el montaje en zonas montañosas o zonas desérticas. Para torres de soporte de turbinas eólicas, celosía de tubos de acero galvanizado de hormigón pretensado personalizada Se recomiendan torres para mejorar la capacidad de carga y la resistencia a las vibraciones inducidas por el viento, cumpliendo con los requisitos de las turbinas eólicas de grandes megavatios.

Escenarios de comunicación/seguridad: Para estaciones base de comunicación, vigilancia de fronteras, incendios forestales prevención y otros escenarios, se recomiendan torres de celosía de tubos de acero galvanizado pequeñas y multifuncionales con alturas de 15 a 30 m, interfaces de instalación de equipos reservadas y protección y monitoreo integrados contra rayos funciones. La estructura compacta es adecuada para escenarios urbanos, remotos y otros escenarios.

(3) Selección recomendada según el terreno y el entorno

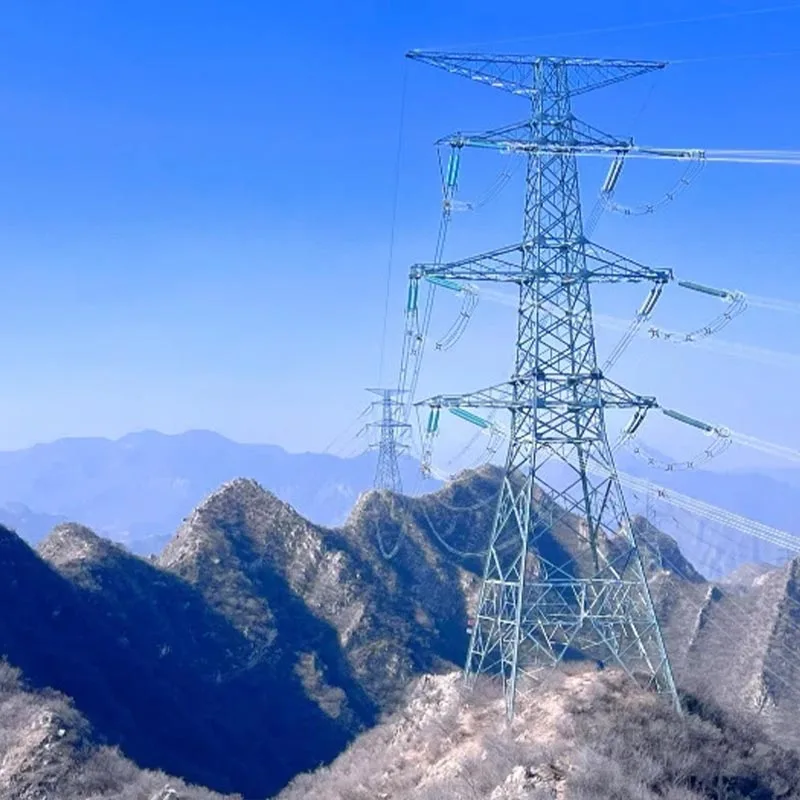

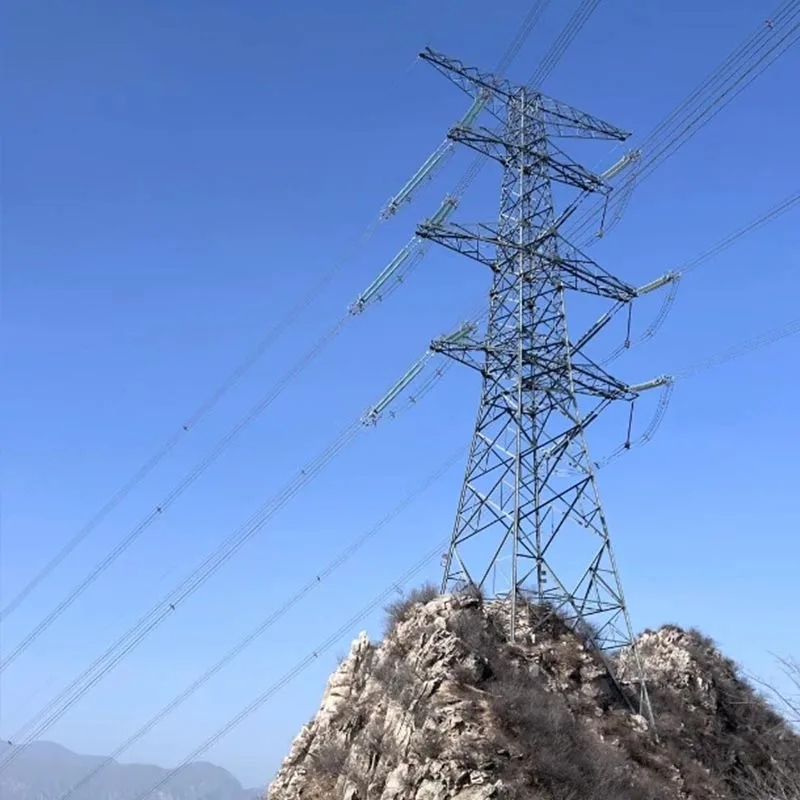

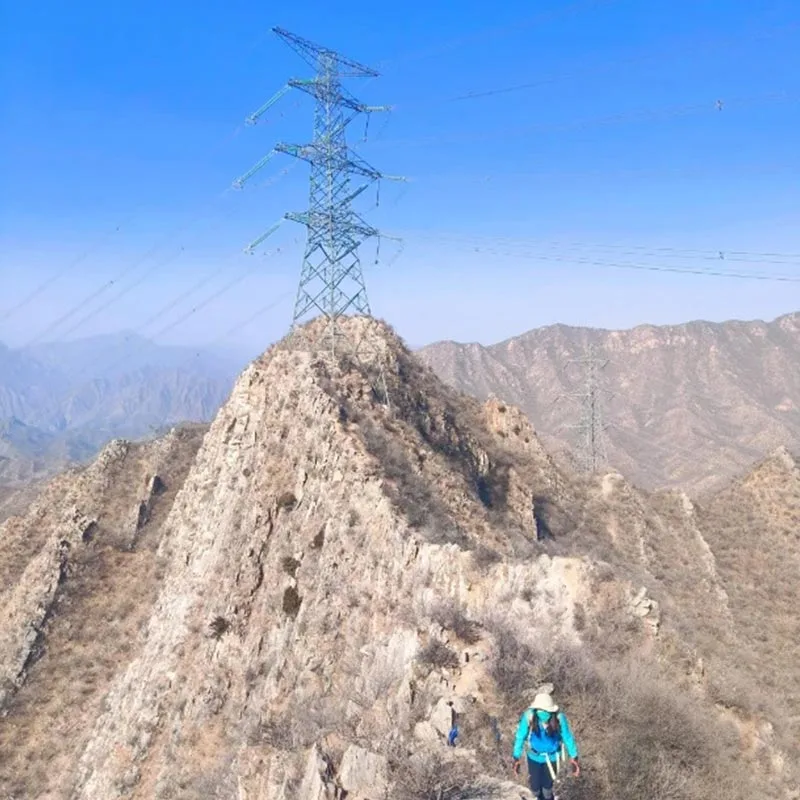

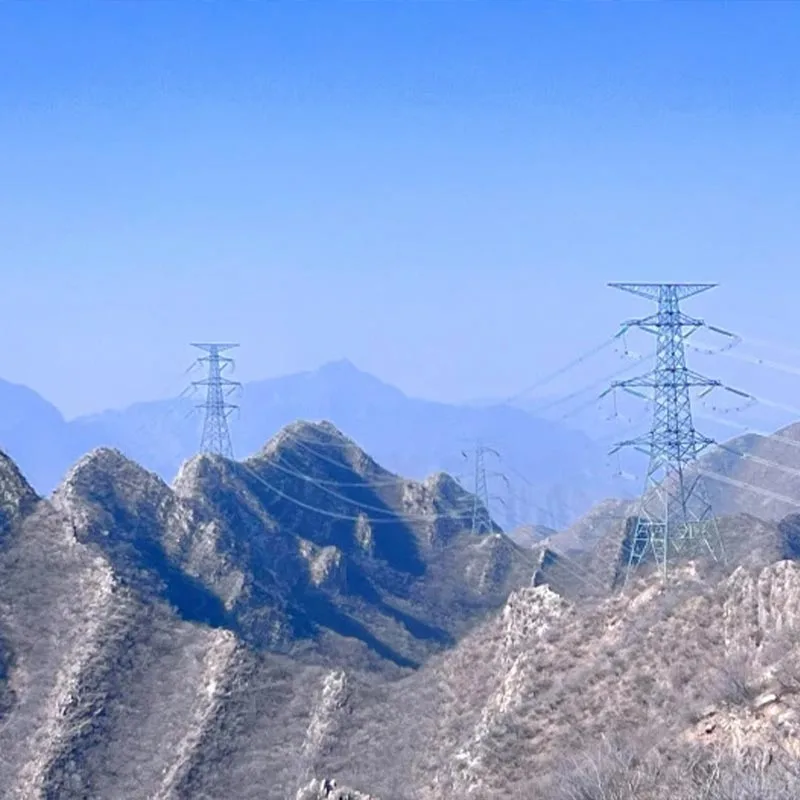

Terreno montañoso/montañoso: Para terrenos escarpados con difícil transporte y montaje, segmentados Se recomiendan torres de celosía de tubo de acero galvanizado. El tamaño y el peso de los componentes están optimizados y son rápidos. Se utilizan conexiones para facilitar el transporte y el montaje en obra. El diseño de la base está reforzado para adaptarse a terrenos empinados. terreno y reducir el movimiento de tierras.

Áreas costeras/salinas: Para ambientes con alta corrosión y alta humedad, celosía de tubo de acero galvanizado Se recomiendan torres con capas de zinc engrosadas (≥100μm), con doble protección frente a recubrimientos anticorrosivos. el La estructura reticular está optimizada para reducir la resistencia al viento, mejorar la corrosión salina y la resistencia a tifones (diseño velocidad del viento ≥40 m/s) y prolongar la vida útil del producto.

Áreas de mucho hielo/viento fuerte: En áreas con mucho hielo con un espesor de hielo >10 mm, galvanizado reforzado Se recomiendan torres de celosía de tubos de acero, aumentando la sección transversal de los materiales principales y la densidad de Tirantes diagonales para mejorar la resistencia a la sobrecarga bajo formación de hielo. En áreas con velocidades de viento de diseño >35 m/s, como Regiones con fuertes vientos y tifones, estructuras de celosía y ahusamiento están optimizadas para reducir la carga de viento y mejorar el viento. estabilidad.

Escenarios urbanos/de parques: Para áreas con terreno limitado y altos requisitos paisajísticos, base estrecha Se recomiendan torres de celosía de tubo de acero galvanizado. Las secciones transversales están optimizadas, la huella de la base es ≤2,5㎡, La apariencia es simple y la capa de galvanización es uniforme y estéticamente agradable. Apto para urbano Redes en anillo de alta tensión y líneas de transmisión de parques industriales, que cumplen con el uso intensivo del suelo y el paisaje. requisitos.
