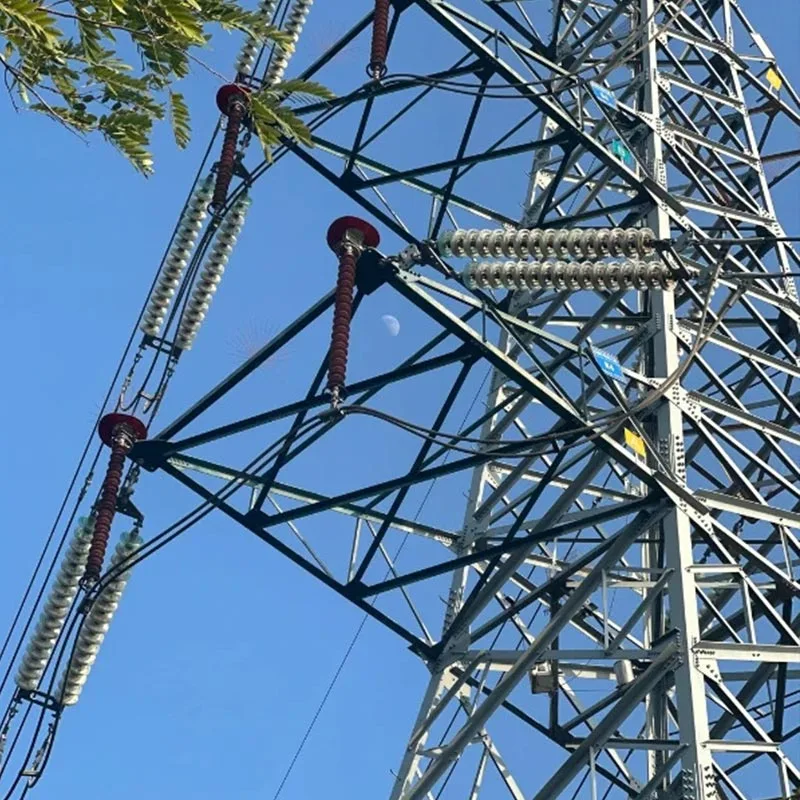

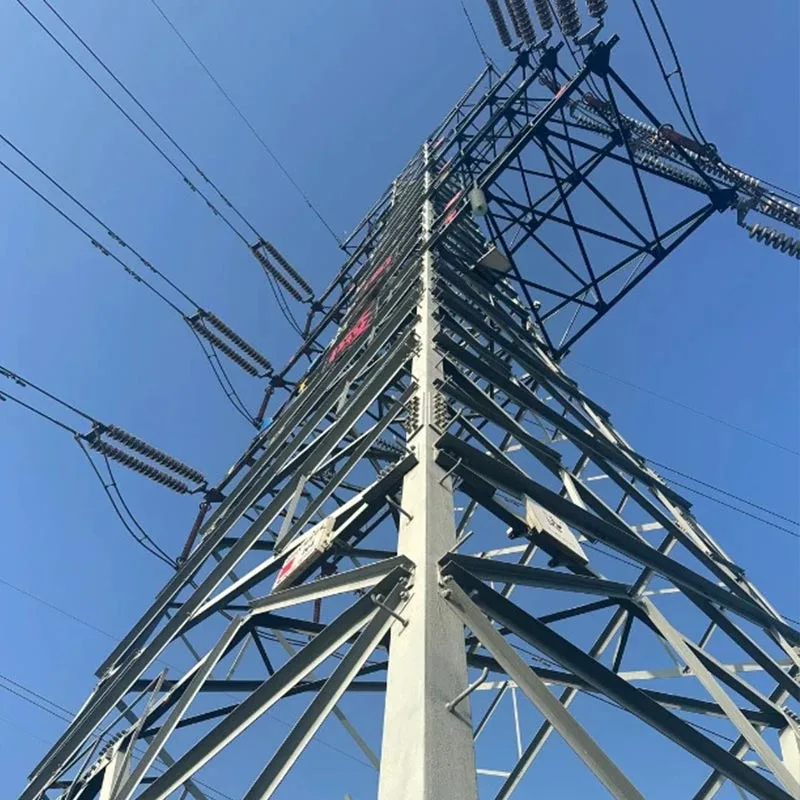

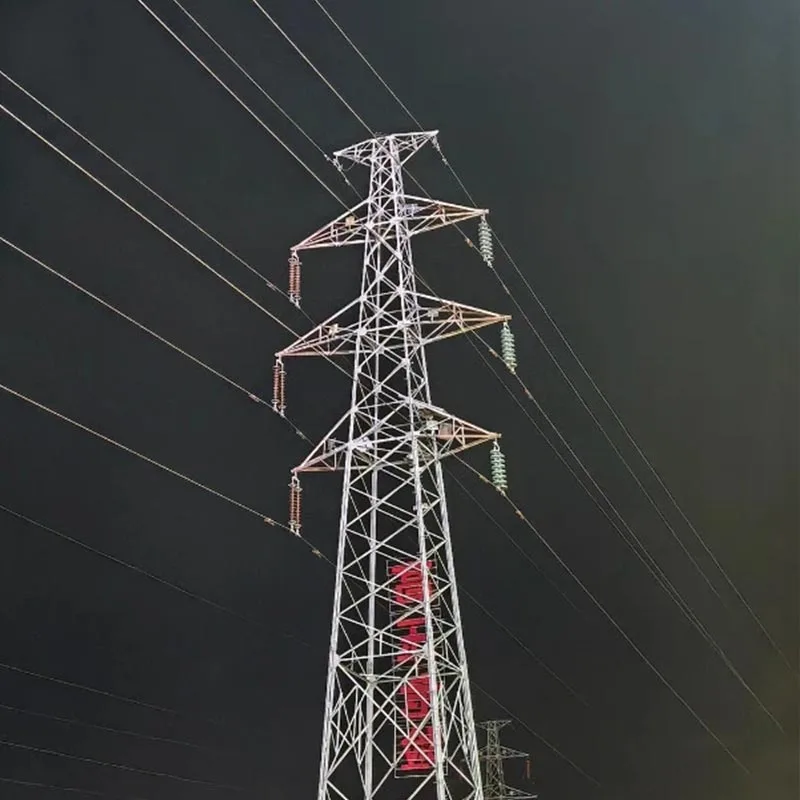

Torre de tubería de acero galvanizado de alto voltaje

Las torres de tubos de acero galvanizado de alto voltaje de Qingdao Anbang New Energy son estructuras de acero de soporte central especialmente desarrollado para proyectos de transmisión de alto y ultra alto voltaje de 110 kV-1000 kV.

Los productos están hechos con Acero de alta resistencia Q345B/Q355B de alta calidad, soldado con precisión y tratado con galvanizado en caliente totalmente automatizado. proceso para una resistencia a la corrosión duradera.

Presentan ventajas como una alta rigidez estructural, fuertes vientos y resistencia a terremotos, ahorro de espacio y larga vida útil.

Como producto de referencia suministrado directamente por un local Fábrica china, estas torres de tubos de acero galvanizado de alto voltaje satisfacen plenamente las necesidades de energía de larga distancia y gran capacidad. Requisitos de transmisión en terrenos complejos y climas severos.

¿Por qué elegir las torres de tubos de acero galvanizado de alto voltaje de Anbang?

Fuerza de fábrica, calidad controlable.: Qingdao Anbang posee una base de producción estandarizada, con la producción independiente de todo el proceso de torres de tubos de acero galvanizado de alto voltaje, desde corte de placas de acero, laminado y soldadura hasta galvanizado en caliente, montaje e inspección, ejecutando el sistema de calidad ISO9001 para garantizar cada torre cumple con los estándares de precisión y un rendimiento estable.

Materiales de alta resistencia, seguros y fiables.: Los materiales principales se seleccionan de Q345B y acero de mayor calidad y alta resistencia. Las torres de tubos de acero galvanizado de alto voltaje presentan una excelente flexión, torsión, y resistencia al hielo, diseñado para intensidades sísmicas de hasta 8 grados y resistencia al viento de 35-40 m/s en condiciones extremas. condiciones, asegurando cero riesgos ocultos durante la operación a largo plazo.

Proceso de inmersión en caliente, resistencia a la corrosión duradera: Utilizando el estándar nacional de galvanizado en caliente. proceso, con un espesor de capa de zinc ≥ 85 μm, las torres de tubos de acero galvanizado de alto voltaje tienen un exterior Vida resistente a la corrosión de más de 30 años.

En comparación con los recubrimientos ordinarios, el costo de mantenimiento del ciclo de vida completo es reducido en más del 60%.

Altamente personalizable, gran adaptabilidad: Las estructuras se pueden personalizar según los niveles de voltaje. (110 kV-1000 kV), alturas de torre (30-120 m) y entornos del terreno, lo que proporciona una gama completa de torres que incluyen torres rectas, torres en ángulo, torres terminales y torres de tensión.

Servicio completo, entrega sin preocupaciones: Integrando diseño, producción, transporte, instalación y servicio postventa para torres de tubos de acero galvanizado de alto voltaje, el equipo profesional sigue a lo largo de todo el proceso, acortando los ciclos del proyecto en un 30% y satisfaciendo las necesidades de adquisición integral de los clientes.

Guía de selección

Principios generales de selección

Al seleccionar torres de tubos de acero galvanizado de alto voltaje, se debe dar prioridad a los cuatro factores principales: voltaje nivel, ángulo de línea, terreno y condiciones meteorológicas, combinados con las condiciones del terreno y el entorno de construcción para determinar exhaustivamente el tipo de torre.

La fábrica de Qingdao Anbang puede proporcionar verificación mecánica personalizada y Selección personalizada para garantizar la seguridad, economía e idoneidad de las torres de tubos de acero galvanizado de alto voltaje.

Selección por nivel de voltaje

Líneas de Transmisión de 110kV
Recomendado: Torres ligeras rectas de tubos de acero galvanizado de alto voltaje, torres de tubos de acero de ángulo pequeño
Altura común: 21 m–42 m
Aplicable: Redes de distribución urbana, parques industriales, líneas de captación de energías renovables.

Líneas de Transmisión de 220kV
Recomendado: Torres estándar de tubos de acero galvanizados de alto voltaje, rectos y resistentes a la tensión, tubos de acero de base estrecha torres
Altura común: 30m–63m
Aplicable: redes troncales regionales, redes de anillos urbanos, proyectos de cruce de ríos y cruce de carreteras.

500 kV y más voltaje ultra/extra alto
Recomendado: Torres de tubos de acero galvanizado de alta tensión y resistentes a grandes cargas, de doble circuito/multicircuito torres de tubos de acero
Altura común: 54 m–100 m
Aplicable: Transmisión entre provincias y regiones, líneas de gran tramo, principales corredores de exportación de energía renovable

Selección por función de línea

Torres rectas: Utilizado para líneas rectas sin ángulo o ángulos <5°, liviano, de bajo costo, rápido de construir

Torres angulares: Se utiliza para líneas con ángulos de 5° a 90°, puede soportar tensión lateral, con mayor rigidez estructural

Torres de tensión: Se utiliza para secciones de línea, protección contra rotura de cables, áreas de alta tensión, puede soportar la tensión total del conductor. garantizar la redundancia de seguridad de la línea

Torres terminales: Utilizado en entradas de estaciones de línea, puntos de inicio/final de subestaciones, alta tensión unilateral, con diseño de estructura reforzada

Torres de gran luz: Utilizado para cruzar ríos, carreteras, vías férreas, valles, fabricado en acero de ultra alta resistencia con Galvanización gruesa, excelente resistencia a las vibraciones del viento.

Selección por terreno y entorno

Terreno montañoso/montañoso con pendientes pronunciadas, transporte difícil → utilice tubería de acero galvanizada de alto voltaje seccional torres, piezas individuales livianas, fáciles de levantar, espacio reducido para cimientos

Zonas costeras/con niebla salina con alta corrosión y humedad → utilice acero galvanizado de alto voltaje con una capa gruesa de zinc torres de tuberías, capa de zinc ≥100μm, lo que prolonga enormemente la vida anticorrosión

Formación de hielo intensa/áreas cubiertas de hielo con un espesor de hielo >10 mm → utilice tubería de acero galvanizada reforzada de alto voltaje torres, aumentar la sección transversal del material principal, mejorar la capacidad de sobrecarga contra el hielo

Áreas de vientos fuertes/tifón con velocidad de viento de diseño >35 m/s → use acero galvanizado de alto voltaje resistente al viento Torres de tuberías, optimizan la forma cónica y la estructura para reducir la carga de viento.

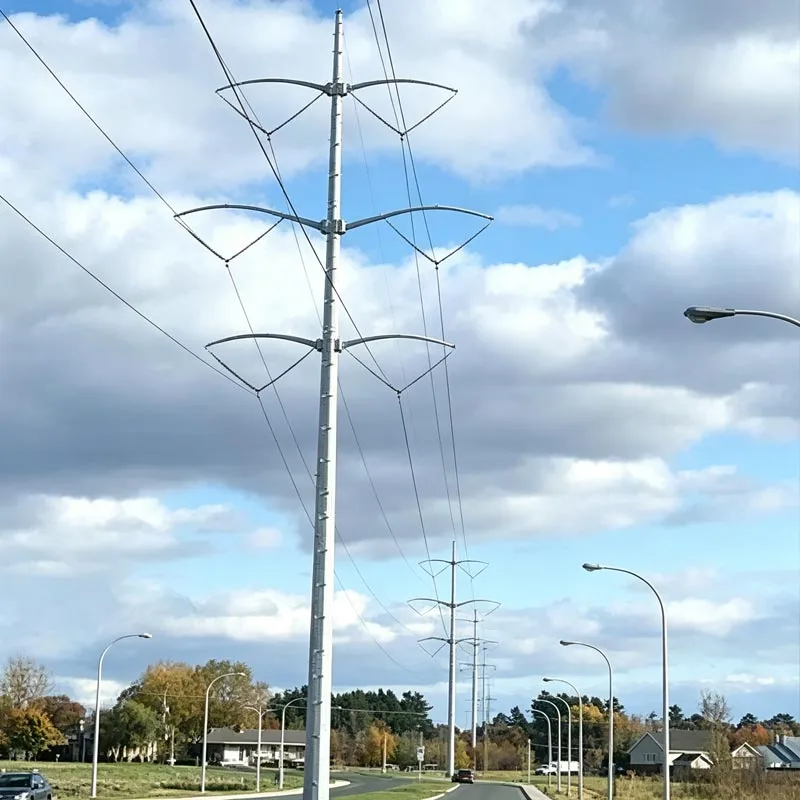

Áreas urbanas/parques con espacio limitado y altos requisitos estéticos → utilice galvanizado de alto voltaje de base estrecha Torres de tubos de acero, tamaño reducido, diseño simple y estéticamente agradable.

Selección por número de circuitos

Circuito único: Torres convencionales de tubos de acero galvanizado de alto voltaje, estructura simple, economía óptima

Doble circuito: Torres de tubos de acero galvanizado de alto voltaje de doble circuito, ahorran espacio en los pasillos, adecuadas para zonas urbanas áreas y regiones con escasez de tierra

Multicircuito/múltiples circuitos en la misma torre: Para corredores densos de voltaje ultra alto, use circuitos múltiples Torres de tubos de acero galvanizado de alta tensión y alta resistencia.

Preguntas frecuentes

¿Cuáles son las ventajas de las torres de tubos de acero galvanizado de alto voltaje en comparación con las torres de acero en ángulo?

Las torres de tubos de acero galvanizado a alta presión tienen una mayor rigidez seccional a la flexión y una menor resistencia al viento. coeficiente, haciéndolos más fuertes contra el viento y el terremoto; Ocupan sólo 1/3 a 1/2 del terreno requerido por torres de acero en ángulo, ahorrando costos de terreno; Tienen una apariencia limpia, una vida útil más larga con resistencia a la corrosión y menor requisitos de mantenimiento.

¿Cómo se garantiza la calidad del galvanizado en caliente? ¿Cuál es la vida útil?

Las torres de tubos de acero galvanizado de alta presión de Anbang utilizan el proceso de galvanizado en caliente estándar nacional GB/T 13912, con un espesor de capa de zinc ≥85 μm, y cada unidad es probada por un tercero.

En condiciones exteriores normales, el La vida útil de la resistencia a la corrosión es ≥30 años y la vida útil general del diseño es ≥50 años.

¿Cuáles son el ciclo de producción y la dificultad de instalación de las torres de tubos de acero galvanizado a alta presión?

La torre convencional de tubos de acero galvanizado a alta presión tiene un ciclo de producción de un solo lote de 15 a 30 días; eso utiliza conexiones de brida segmentadas y ensamblaje de pernos en el sitio, lo que no requiere equipos grandes o complejos. normales Los equipos de construcción pueden completar la instalación bajo guía, con una eficiencia de instalación un 50% mayor que eso. de torres angulares de acero.

¿Se pueden personalizar las torres de tubos de acero galvanizado a alta presión para terrenos especiales?

Sí. En función de condiciones como gran altitud, hielo pesado, niebla salina costera y áreas propensas a terremotos, el El material, el espesor de la pared, el tipo de cimentación y la resistencia estructural de las torres de tubos de acero galvanizado a alta presión pueden ajustarse y se puede proporcionar una solución de diseño dedicada.

¿Qué servicios están incluidos en la compra de torres de tubos de acero galvanizado a alta presión?

Incluye diseño, producción, transporte, guía de instalación en sitio, una garantía de 5 años y de por vida. Servicio postventa. Se proporcionan documentos técnicos completos, incluidos informes de inspección, certificados de libros de conformidad y cálculo mecánico.
