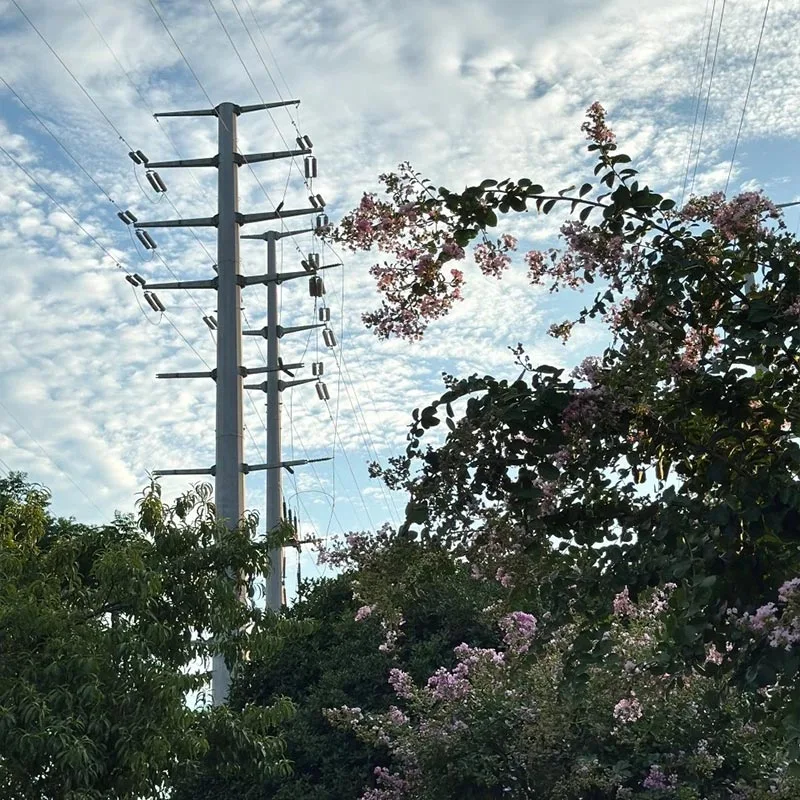

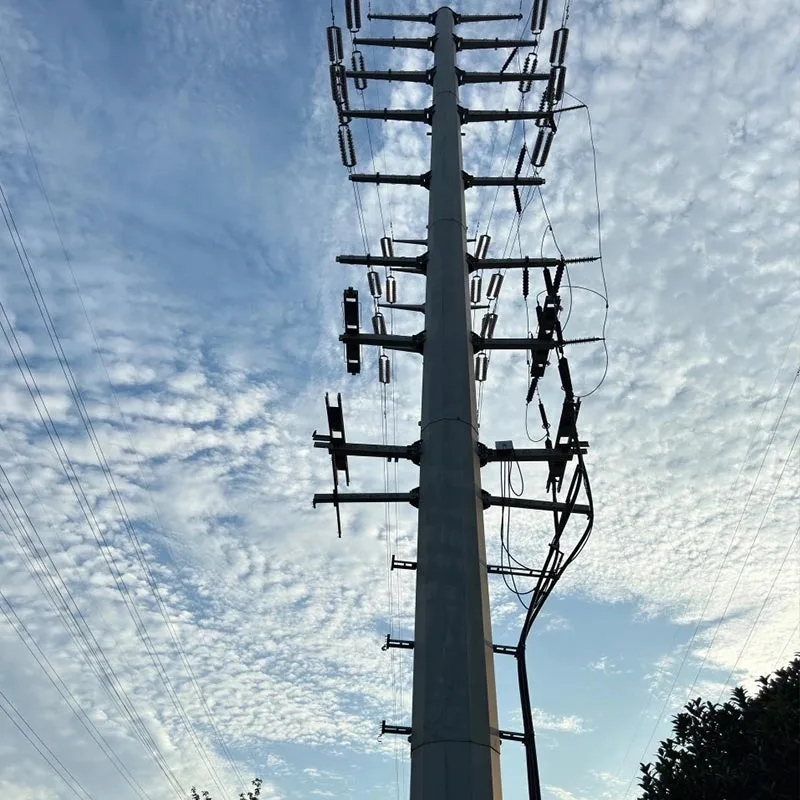

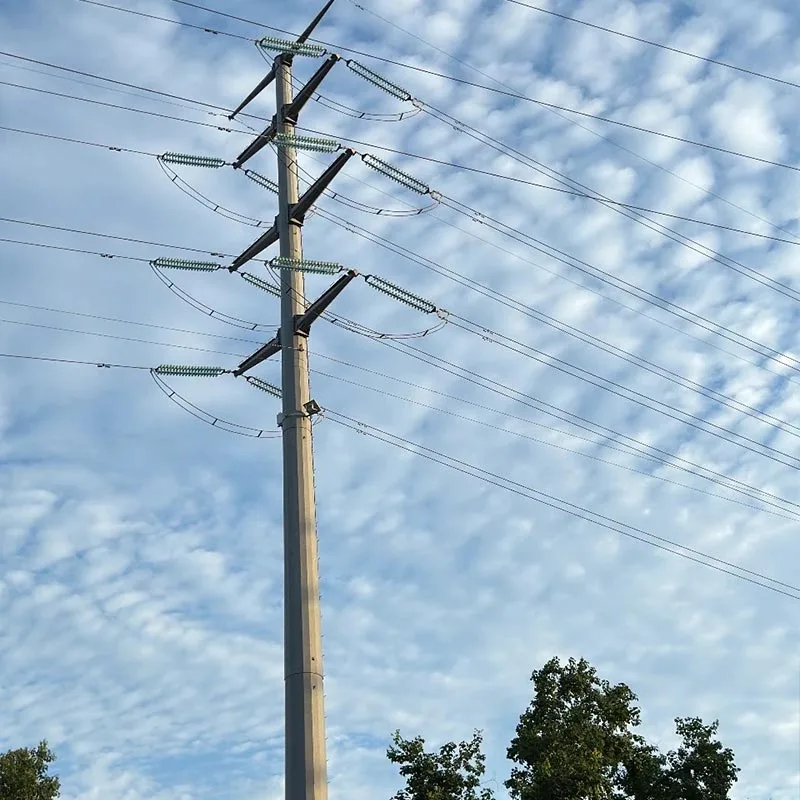

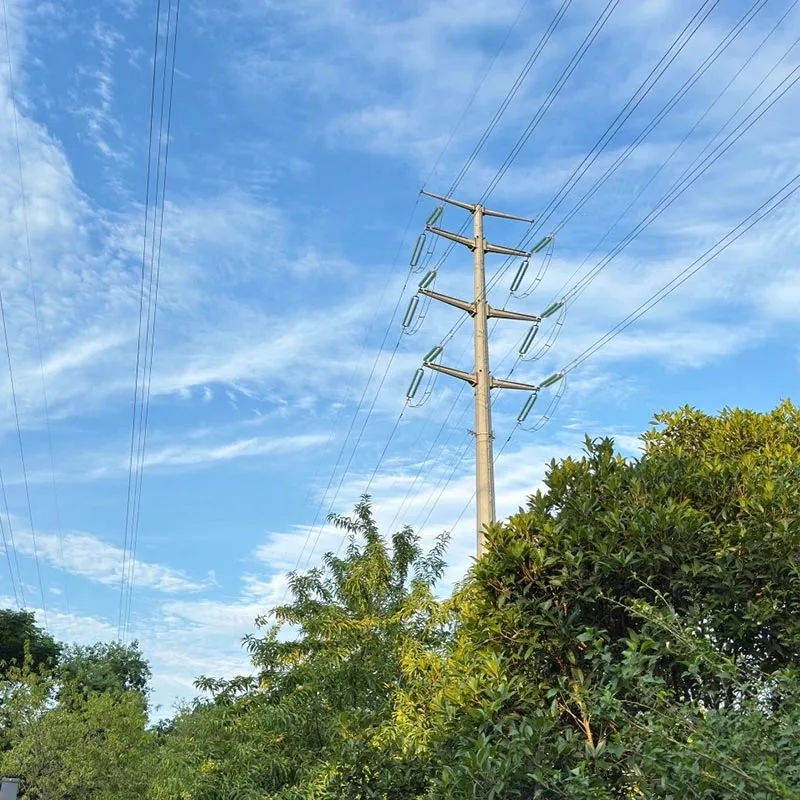

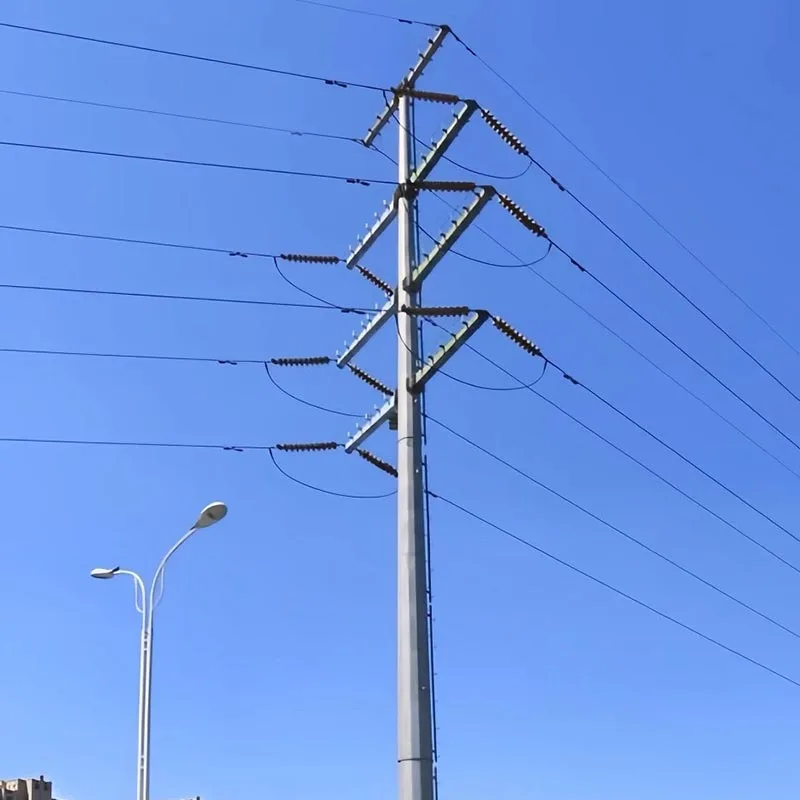

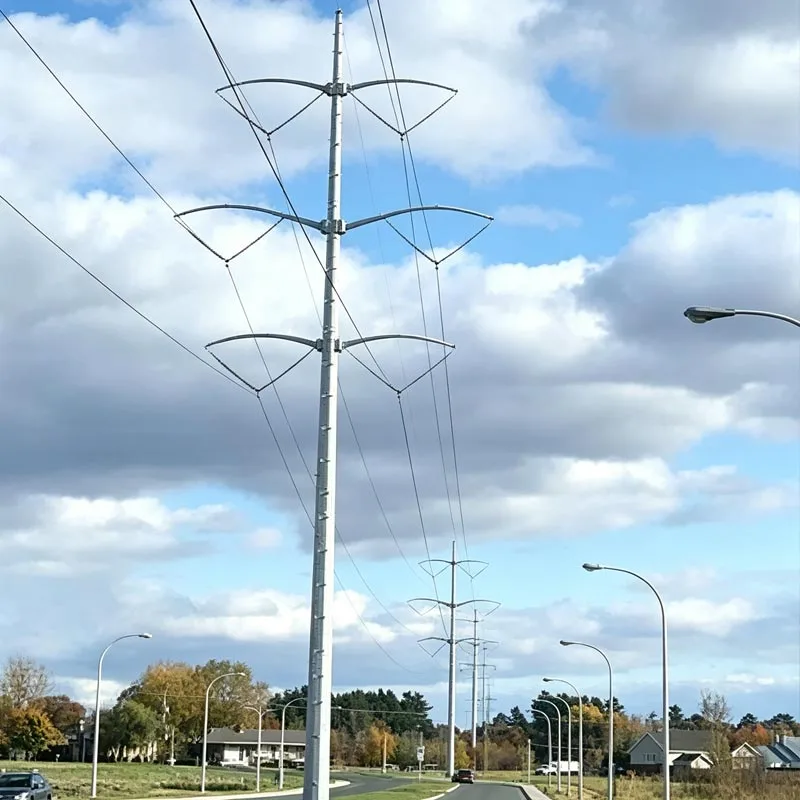

Torre de transmisión de tubos de acero galvanizado

Las torres de transmisión de tubos de acero galvanizado de Qingdao Anbang New Energy utilizan tubos de acero de alta resistencia Q355B/Q420 como base Material, procesado a través de un proceso general de galvanización en caliente y diseñado con tubular cónico/multilateral estructuras.

Ofrecen ventajas tales como excelente resistencia a la corrosión, estabilidad estructural, instalación eficiente, y uso compacto del suelo. Los productos se utilizan ampliamente en redes eléctricas urbanas, transmisión de montaña, costeras e industriales. Áreas de contaminación, capaces de ofrecer un servicio estable a largo plazo en entornos extremos, y son equipos de soporte básicos para Proyectos modernos de transmisión.

Ventajas del producto

Alta durabilidad

Las torres de transmisión de tubos de acero galvanizado adoptan un sistema general de inmersión en caliente. galvanizado, con un espesor de capa de zinc ≥85μm, formando a la vez aislamiento físico y protección electroquímica.

al aire libre La vida útil supera los 30 años, adecuada para entornos hostiles como zonas costeras, niebla salina e industrial. contaminación.

Estructura estable

Las secciones tubulares tienen una distribución uniforme de la tensión y una alta flexión. rigidez. El coeficiente de resistencia al viento es entre un 20% y un 40% menor que el de las torres de acero en ángulo.

Puede soportar el nivel 11 fuerte vientos, terremotos de magnitud 8 y fuertes cargas de hielo, con excelente estabilidad en condiciones extremas.

Construcción eficiente

Estructura segmentada prefabricada en fábrica con perno de brida Las conexiones permiten un montaje rápido en el sitio sin equipos de elevación a gran escala.

El tiempo de construcción se reduce en 50%, reduciendo significativamente los costos del proyecto.

Amplia adaptabilidad

Las torres de transmisión de tubos de acero galvanizado tienen una estructura compacta, ahorrando Aproximadamente el 50% del terreno en comparación con las tradicionales torres de acero en ángulo.

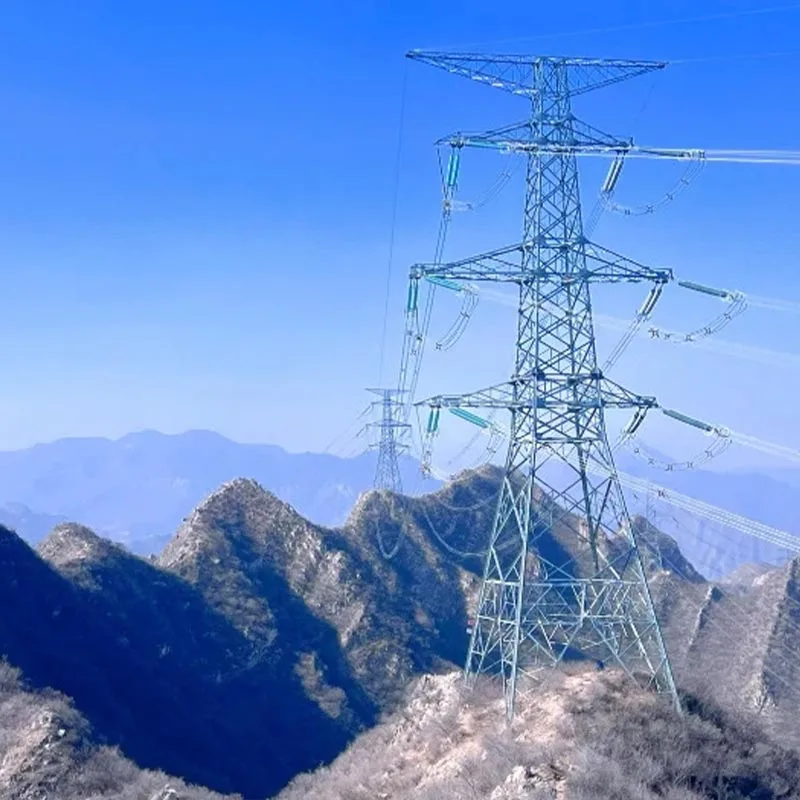

Apto para parcelas urbanas estrechas, de montaña, costeras. áreas, y otros terrenos complejos, personalizables en alturas desde 5 hasta 150 metros.

Calidad confiable

Fabricada con acero de alta resistencia, la producción cumple con los estándares nacionales como como GB 50545 y DL/T 5154, con control de calidad de proceso completo que incluye inspección de soldadura y prueba de capa de zinc. Totalmente Rendimiento calificado y estable.

Cómo elegir el modelo

Seleccionar por nivel de voltaje

10kV-35kV: Utilice torres de transmisión de acero galvanizado de circuito único, altura de 15 a 30 m, espesor de pared de 6 a 10 mm, adecuadas para líneas de baja tensión urbanas y de parques.

110kV–220kV: Utilice torres de transmisión de acero galvanizado de doble circuito/multicircuito, altura de 30 a 60 m, espesor de pared 10–16 mm, satisfaciendo las necesidades de transmisión de media y alta tensión.

500 kV y más: Utilice torres de transmisión especiales de acero galvanizado de ultra alto voltaje, altura de 60 a 150 m, espesor de pared 16–20 mm, adecuado para transmisiones de gran envergadura y distancias ultralargas.

Selección según condiciones ambientales.

Áreas costeras/de alta corrosión: Elija torres de transmisión de acero galvanizado de alta resistencia a la corrosión con zinc Recubrimiento ≥100μm para mejorar la resistencia a la niebla salina.

Fuertes vientos/áreas sísmicas: Seleccione estructuras reforzadas, optimice la sección transversal y el espesor de la pared para mejorar el viento y resistencia a terremotos.

Terreno montañoso/complejo: Elija torres de transmisión de acero galvanizado, livianas y de base estrecha, para acomodar Condiciones de transporte e instalación.

Selección según finalidades funcionales.

Torres rectas: Se utiliza para tramos rectos de la línea, que soportan cargas de viento verticales y horizontales.

Torres de tensión/ángulo: Se utiliza para cambios de dirección de línea y conversión de tensión, teniendo tensión desequilibrada.

Terminales / Torres de cruce: Se utiliza para el inicio/final de la línea y para cruzar ríos o caminos, que requieren mayor capacidad de carga.

Nuestros Servicios

Diseño personalizado: Nuestro equipo profesional brinda diseños personalizados para torres de transmisión de tubos de acero galvanizado. en función de los niveles de voltaje, el terreno y las condiciones climáticas, satisfaciendo las necesidades de diversos proyectos.

Fabricación inteligente de proceso completo: Con nuestra propia fábrica moderna equipada con corte CNC, soldadura automática, Y líneas de producción de galvanizado en caliente, logramos un control de calidad de proceso completo desde las materias primas hasta el acabado. productos, con una capacidad de producción mensual de más de 5.000 toneladas.

Entrega integral: Ofrecemos servicios integrados que incluyen producción, transporte, guía de instalación en el sitio, y capacitación técnica, asegurando la implementación eficiente del proyecto.

Garantía posventa: Ofrecemos una garantía de 15 años, respuesta técnica las 24 horas e inspecciones periódicas y mantenimiento para abordar los problemas del producto a lo largo de su ciclo de vida.

Precauciones de uso

Antes de la instalación, verifique que la placa de identificación de la torre de transmisión de acero galvanizado coincida con el dibujo. parámetros e inspeccionar que el cuerpo de la torre, las bridas y los pernos estén libres de deformaciones o daños, asegurando que todos Los accesorios están completos.

Utilice cuerdas de nailon para levantar para evitar rayar el revestimiento galvanizado; la desviación vertical durante la instalación debe ser ≤1/1000 y los pernos de la brida deben apretarse según el par para garantizar una conexión confiable.

La cimentación de la torre debe utilizar una zapata independiente de hormigón C30 con pernos de anclaje incorporados y conexión a tierra. La resistencia debe ser ≤10Ω. Pruebe periódicamente la eficacia del sistema de puesta a tierra.

Está estrictamente prohibido soldar o cortar la superficie de la torre de transmisión de acero galvanizado. Si modificación Si es necesario, se debe volver a aplicar galvanizado en caliente para protegerlo contra la corrosión.

Verifique periódicamente la integridad del recubrimiento de zinc, el apriete de los pernos y la deformación estructural; en áreas costeras/alta corrosión, inspeccione cada seis meses y repare rápidamente cualquier revestimiento de zinc dañado.

Está estrictamente prohibido que personal no profesional suba a la torre de transmisión de acero galvanizado. Advertencia Se deben colocar carteles como "Peligro de alto voltaje, mantenerse alejado" alrededor de la torre, manteniendo una distancia segura.
